点云运算符对话框 - 清洁运算符
清理操作使用点到零件CAD模型的距离来消除离群值。如果点的距离大于最大距离的值，则PC-DMIS会将点视为离群值，不属于该零件。要使用此运算，至少必须创建一个粗略的坐标系（请参见“创建点云/CAD 坐标系”）。
要将清除运算应用至点云，可单击点云工具栏上的清除点云 (
)，或选择运算 | 点云 | 清除。这会立即清除点云。
选取插入 | 点云 | 运算符，以打开点云运算符对话框。从运算符列表中选择清除。

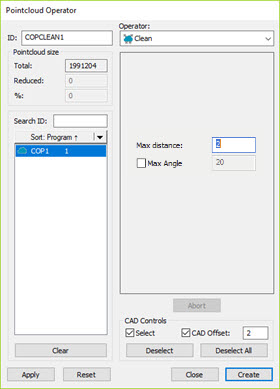

清除运算符的对话框包含以下选项：
最大距离 - 该值是一个点到CAD模型的最大且不被视为离群值的距离。
最大角度复选框和值 - 选中该复选框以启用此功能。启用此功能后，可以输入角度值。软件将返回其估计法线在CAD法线指定角度内的相关点。当您选择与CAD面相关的数据时，此有用的工具可以清洁“清洁器”。
默认情况下，PC-DMIS禁用最大角度设置，因此它不会影响现有的测量例程。
下面的示例显示清除最大角度复选框，然后对其进行标记的结果。
示例 1 - 禁用最大角度选项的清洁运算符

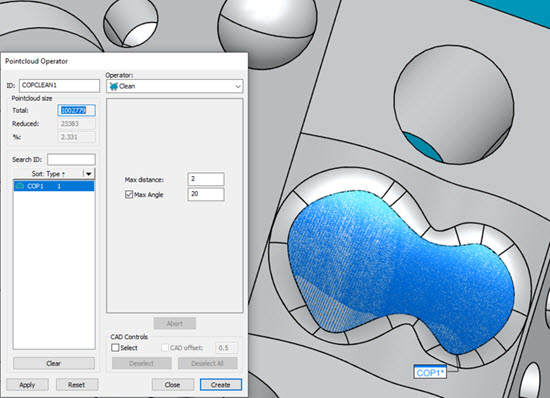

示例 2 - 启用最大角度选项的同一清洁运算符
第二个示例的“编辑”窗口代码如下所示：
COPCLEAN1 =COP/OPER,CLEAN,MAX DISTANCE-2,APPLY MAX ANGLE=YES,MAX ANGLE=20,SIZE=23383,REF=COP1,,
CAD控件 - 如果选中选择复选框，则可以在“图形显示”窗口中单击特定CAD表面以应用“清理”操作。软件以红色突出显示所选曲面。该操作会影响点云中选定曲面上的每个点。PC-DMIS丢弃距离所有选定曲面的距离大于指定最大距离的任何点。例如，假设选择一个曲面并输入值 10。这意味着软件清除COP中距离所选曲面10个或更多单位的任何点。COP中在所选表面的10个单位内的任何点仍然存在。
选中选择复选框后，CAD偏移复选框变为可用。选中CAD偏移复选框以启用CAD偏移输入框。输入 PC-DMIS 用于从 CAD 边缘“收缩”的值。这允许您隔离相对于特定 CAD 面的点，并忽略此固定偏移距离内沿边缘的点。

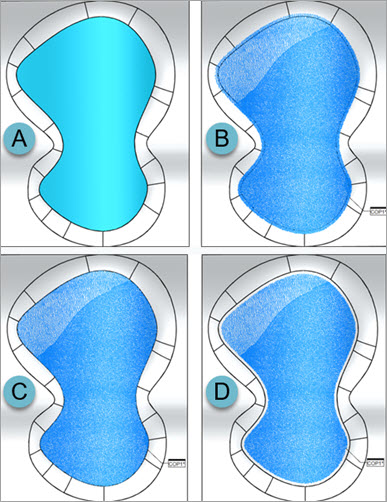

使用带有最大距离和 CAD 偏移选项的清除运算符的示例
A - 在“图形显示”窗口中选择的 CAD 曲面
B - 应用最大距离为 1mm 的清除操作
C - 最大距离为1mm，最大角度为20度的清除操作
D - 最大距离为1mm，最大角度为20度，CAD偏移为1mm的清除操作

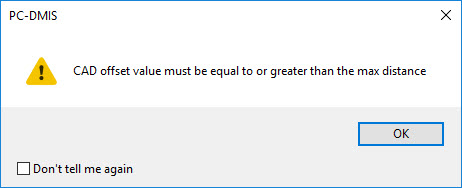

CAD 偏移值必须大于或等于最大距离值。如果 CAD 偏移值小于最大距离值，PC-DMIS 将显示以下消息：
单击确定后，PC-DMIS 会将 CAD 偏移值重置为当前的最大距离值。
使用“清除”操作和 CAD 偏移选项时，还可以选择多个 CAD 曲面。如果 CAD 曲面彼此相切，则软件通常将偏移应用于外部边界。但是，如果曲面不相切，或者 CAD 模型中存在不连续，则可以单独偏移所选曲面。

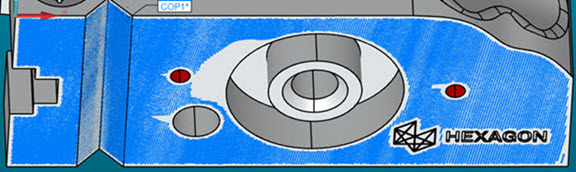

清除运算符应用于具有 1mm CAD 偏移的多个相切 CAD 曲面的示例

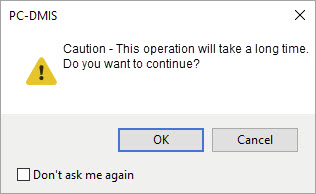

使用COPCLEAN功能，如果选择了大量CAD面，并在点云运算符对话框的CAD控件区域中标记了选择选项并输入了CAD偏移值，则PC-DMIS将显示以下消息：
此消息表明，如果单击确定以使用当前设置执行CAD偏移操作，则由于您选择了大量CAD面，PC-DMIS将需要很长时间才能处理。
选中不再询问复选框以防止再次出现该消息。
单击确定继续操作，或单击取消，软件将不执行该操作。
完成对话框的更新后，单击创建将 COP/OPER,CLEAN 命令插入“编辑”窗口。
例如：
COPCLEAN4=COP/OPER,CLEAN,MAX DISTANCE=0.0399,SIZE=50023
参考,点云1,,
