直径 - 此框中的值定义圆柱直径。
长度 - 此框中的值提供圆柱轴的长度（高度）。长度参数仅作为标称值。软件实际上不测量长度。
内/外 - 此参数定义圆柱是内圆柱（孔）还是外圆柱（含柱）。
与其他激光自动特征不同，对于测头工具箱的激光扫描属性选项卡上的过扫描值，应使用负值。这样就将测量限制在沿圆柱轴的柱形区域进行。
深度 - 此参数控制激光焦点相对于圆柱外径（外圆柱）或圆柱中心轴（内圆柱）的位置。这样通过指定激光与圆柱表面的远近，可控制激光条纹落在圆柱曲面的方式。内部特征深度为 0 表示激光传感器中心位于圆柱中心轴。对于外部特征，激光传感器中心位于外圆柱的曲面。
采用负深度值会让激光传感器中心远离圆柱曲面。
采用正深度值会让激光传感器中心靠近圆柱曲面。
中心偏置 - 此值确定键的圆柱部分的中心。
搜索长度 - 此值指定圆柱的长度部分。
不带挤压边缘的平面特征的深度默认值为 0。仅当零件图纸有特定要求时才可将其更改为其他值。否则，PC-DMIS 将无法成功定位特定深度上的点。这将导致特征抽取模块中的特征计算错误。

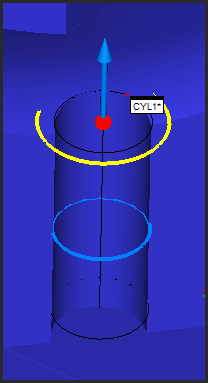

内圆柱样例
示例内圆柱显示：
深度（蓝色圆）
长度（下方的黑色圆）
中点（黄色圆）

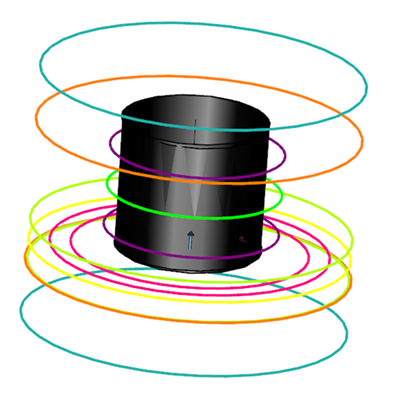

示例外圆柱
示例圆柱立柱显示：
搜索长度（紫色圆）
中心偏置（橙绿色圆）
点偏析（绿色圆）
中点（黄色圆）
剪裁平面（淡绿色圆）
过扫描（海绿色圆）
环带（粉色圆）
