时，内部扫描的条纹才会显示在图形显示窗口中。当您关闭对话框时，扫描条纹不再可见。创建自动特征并按F9编辑直接测量的激光自动特征后，条纹会再次可见。激光自动特征对话框的激光扫描属性选项卡上的参考参数定义了PC-DMIS从中提取自动特征的点云或网格。如果从列表中选择禁用选项，则可以直接扫描该特征。软件将扫描的条纹存储在内部COP中。这被称为“直接测量的激光自动特征”。
当您在联机模式或离线模式下运行PC-DMIS时，只有当激光自动特征对话框打开并启用显示/隐藏条纹按钮时，内部扫描的条纹才会显示在图形显示窗口中。当您关闭对话框时，扫描条纹不再可见。创建自动特征并按F9编辑直接测量的激光自动特征后，条纹会再次可见。
您只能在DCC模式下使用禁用参数。
联机
当您使用CMM在联机模式中运行PC-DMIS时，您可以直接测量激光自动特征。为此，您必须将参考参数设置为禁用。
警告 - 如果在机器处于联机状态时选择了禁用参数，并且选择了立即测量按钮，则只要单击创建或确定按钮，机器就会移动到该特征并使用选定的设置开始扫描。
当与CMM联机并且点击测试按钮时，机器移动到该特征并且开始扫描。
脱机
在离线模式下运行PC-DMIS时，您可以模拟直接测量的激光自动特征，检查扫描设置，并根据需要调整它们而无需运行机器。
要模拟直接测量的激光自动特征：
在离线模式下启动PC-DMIS。
从测头模式工具栏中选择DCC模式选项（视图|工具栏|测头模式）。
打开自动特征对话框（插入|特征|自动）并选择要创建的特征。
从参考列表中选择禁用选项。
单击显示/隐藏条纹按钮查看模拟条纹。
单击测试按钮，通过将它们作为模拟扫描条纹投影在CAD模型上来预览内部扫描条纹。

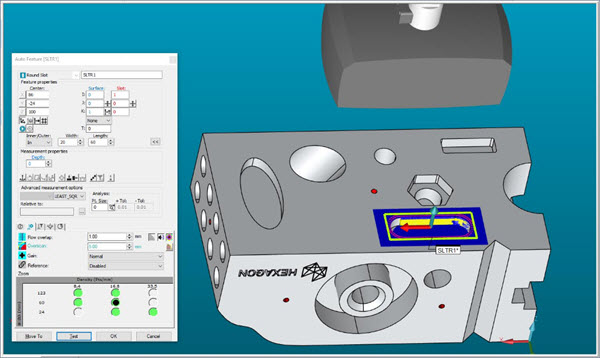

模拟扫描线离线显示的直接测量激光自动特征的示例
