深度：此参数控制激光焦点相对于圆柱外径（外圆柱）或圆柱中心轴（内圆柱）的位置。这样通过指定激光与圆柱表面的远近，可控制激光条纹落在圆柱表面的方式。内部特征深度为 0 表示激光测头中心位于圆柱中心轴。对于外部特征，激光测头中心位于外圆柱的表面。
间隔： 控制 PC-DMIS 计算特征法线所使用的区域大小。此项目对应于“图形显示”窗口中的紫色图形可视化。
缩进： 定义 PC-DMIS 计算特征法线所使用的区域位置。此项目对应于“图形显示”窗口中的红色图形可视化。

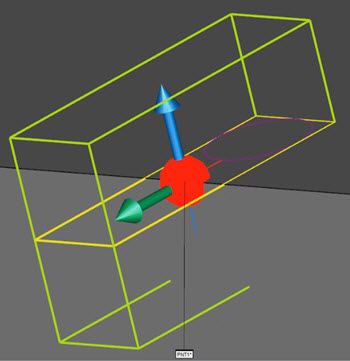

“图形显示”窗口中使用了“深度”、“间隔”与“缩进”图形可视化的棱点示例
边界点的图形分析和特征抽取注解
如果图形分析点没有计算为边界平面，则考虑以下：
边界直线点 - 特征抽取器返回参考平面上的所有边界直线点，显示这些点。进行分析时，边界直线点的计算要使用从参考平面中心（间隔值定义的圆形曲面区域的中心）到边界线的距离（缩进值）。
参考平面点 - 如果间距的值为0.0，那么参考平面点不显示。如果间距的值不为0.0，那么将使用特征提取器返回的平面统计数据，按照以下规则从点云中提取参考平面点：
分析时，每个参考平面点根据距离参考平面和测量曲面平面的距离来计算。

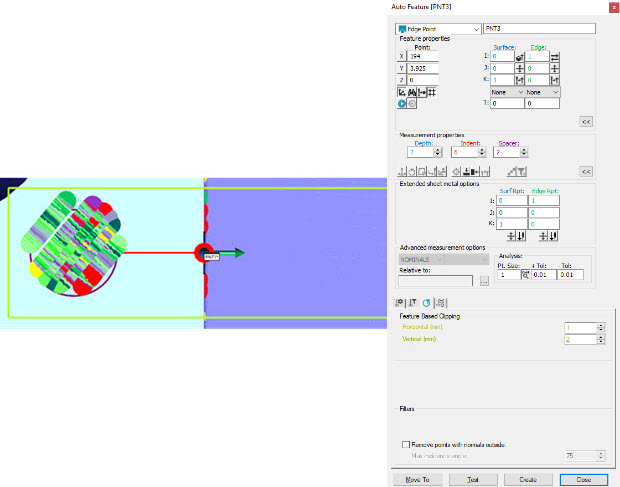

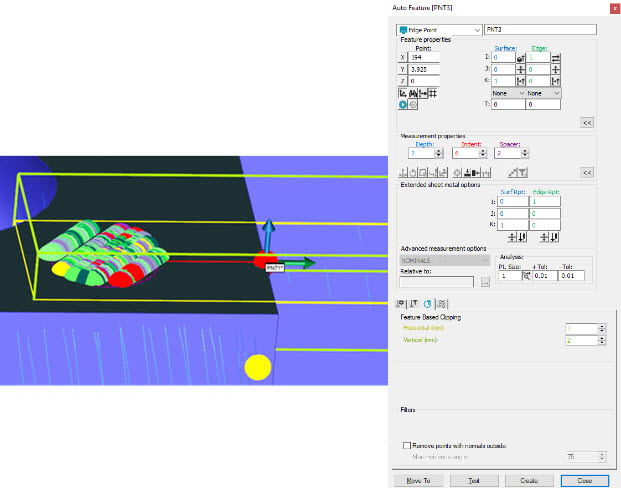

以下两图显示边界点激光图形分析：
