在 STL 格式中导出网格

必须启用网格许可证以使用或查看此选项。

导出网格数据至 STL 文件：

  1. 单击网格工具栏（视图 | 工具栏 | 网格）中的导出网格至 STL 格式按钮以打开导出网格数据对话框。您还可以从菜单（文件 | 导出 | 网格）导出 STL 格式的网格。

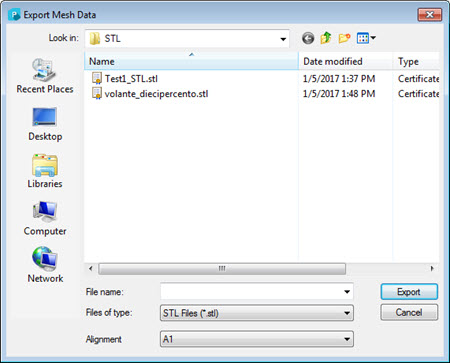

导出网格数据对话框

  1. 使用对话框导航至要导出网格数据的位置。

  2. 在文件名框中输入文件的唯一名称。

  3. 从对齐列表中，选择要应用于网格数据的对齐方式。

  4. 单击导出按钮以导出网格数据。单击取消退出对话框，而不导出数据。
