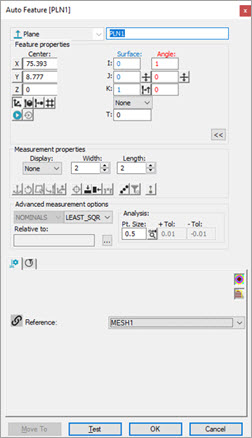

您可以使用激光自动特征对话框从网格数据对象中提取激光自动特征。
有关从网格数据对象中提取激光自动曲面点的详细信息，请参阅“从网格中提取激光自动曲面点”。
如果测量例程中只有一个网格，则 PC-DMIS 默认为网格作为参考数据对象。如果有一个 COP（或多个 COP）和一个或多个网格数据对象，则需要从测头工具箱的特征提取选项卡的参考列表中选择正确的参考数据对象。
从网格数据对象提取激光自动特征时，首先考虑由水平和垂直剪切定义的提取区内的所有三角形顶点。单击激光扫描属性选项卡上的显示/隐藏分隔点按钮 (
) 查看提取区域内的点。
点击测试按钮来测量特征并查看其测量点。
从网格数据对象中提取的特征示例

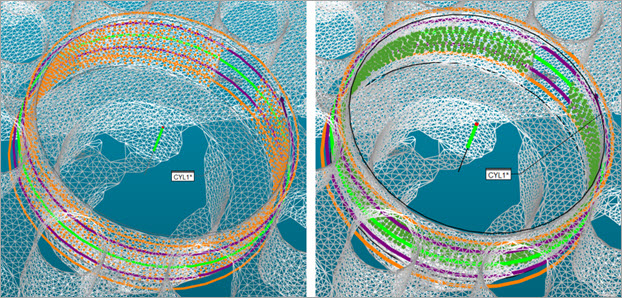

从网格数据对象中提取的圆柱体自动特征示例

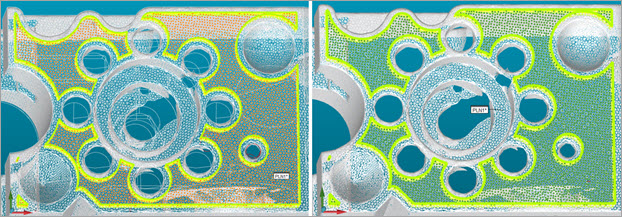

从网格数据对象中提取的平面自动特征示例
橙色点表示萃取区内发现的分离点。
点击测试按钮后，绿色点显示 PC-DMIS 执行测试操作后的测量点。
