基于特征的剪辑参数

非平面自动特征的基于特征的剪裁区域

通过在水平框（可用时）及垂直框中键入距离，PC-DMIS 从水平和垂直方向上均可剪裁激光数据。此距离将剪裁定义距离之外的所有激光数据，但在提取特征时将这些数据排除在外。

或者，对于平面自动特征，您可以剪裁曲面上所有 CAD 元素周围位移边界内的数据。也称作 CAD 隔离。参见“CAD 偏置”

对于圆锥自动特征：

• 水平选项的值定义圆边界（特征点所在的圆边界）比理论直径大多少。

• 垂直选项的值定义圆柱边界（特征点所在的圆柱边界）比理论长度长多少。

水平和垂直剪辑

所有自动特征均支持水平剪裁。以下特征支持垂直剪裁：

• 圆

• 圆锥

• 圆柱

• 多边形

• 棱点

• 圆槽

• 方槽

• 曲面点

• 平面

在基于特征的剪裁环中定义的剪裁距离以带颜色的环显示。水平剪裁显示为黄色的环，而垂直剪裁显示为淡绿色的环。

水平内部裁剪

仅对于内部特征，您可以应用水平内部裁剪，该裁剪显示为最里面的黄色环。

以下特征支持水平内部裁剪：

• 圆

• 多边形

• 圆槽

• 方槽

您可以在特征的标称尺寸的零到一半之间分配水平内部裁剪的尺寸。每个特征的标称尺寸定义为：

• 圆直径

• 多边形内径

• 圆形槽或方形槽的宽度和长度之间的最短值

“特征提取”选项卡的“基于特征的裁剪”区域中提供了“水平内部裁剪”参数。您还可以使用“设置编辑器”中的Inner_Horizontal_Clipping注册表项来设置此值。有关详细信息，请参阅PC-DMIS设置编辑器文档中的“Inner_Horizontal_Clipping”主题。

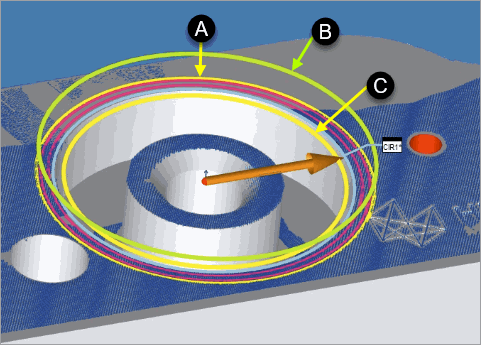

裁剪示例

圆自动特征示例具有：

A - 水平外部裁剪环

B - 垂直裁剪环

C - 水平内部裁剪环

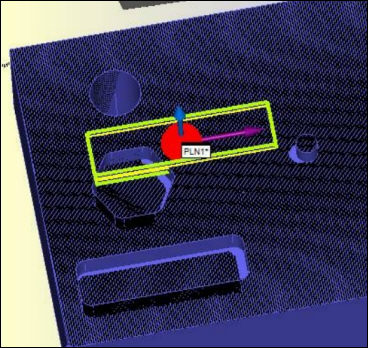

带有水平和垂直剪裁的示例平面自动特征已启用

CAD偏置

平面自动特征的基于特征的剪裁区域

您可以为所有3D自动特征（平面、圆锥、圆柱和球体）启用CAD偏移选项。CAD偏移选项为PC-DMIS提供了一种“远离”所选CAD面并消除到特征边缘偏移距离内的点的方法。

对于平面自动特征，选中此复选框后，PC-DMIS 会在曲面 CAD 模型中每个特征周围创建黄色偏置界限。对于圆锥、圆柱或球体自动特征，PC-DMIS 不显示此黄色偏移边界轮廓。

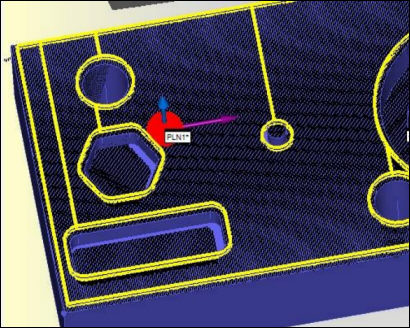

启用基于 CAD 剪裁的平面自动特征的示例

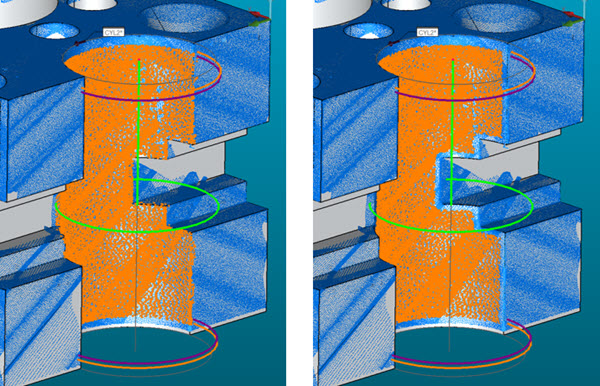

没有 CAD 偏移（左）和具有 2mm CAD 偏移（右）的圆柱自动特征的示例

使用 CAD 偏移选项时，必须选择 CAD 面。
