关于这些参数的视觉示例，请参考以下图表：
平度 - 此方框确定两个配对薄壁件之间的高度差。平度值的正负取决于其是高于还是低于“主”边。
间隙 - 此方框确定两个配对薄壁件之间的距离（在同一平面内）。
缩进 - 指定到 PC-DMIS 测量面差的间隙边的距离。
空格 - 这是计算过程中计算曲线法线所采用的缩进点处的圆。
间隙方向（矢量） - 特征属性区域中的这些方框定义间隙方向。

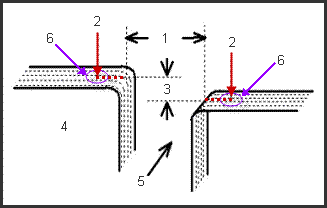

间隙面差表
按键：
1 - 缝宽
2 - 缩进
3 - 平差（负平差显示在左边）
4 - 主边
5 - 切割矢量
6 - 间隔
主面总是在扫描/缝宽方向的左边。
扫描方向由指定的切割矢量控制，而不是由激光条纹方向控制。
扫描方向
(A) - 主动侧 (B) - 扫描运动
主面总是在切割矢量的左边。

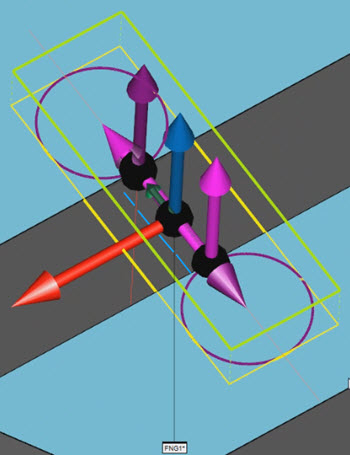

“图形显示”窗口中的间隙面差显示缩进（红线）、空格（紫色圆）、深度（蓝线）、水平剪裁区域（黄线）、垂直剪裁区域（绿色）、视图矢量（蓝色箭头）及切矢量（红色箭头）。
