点云对话框
点云对话框仅在 COP 命令包含数据时可用。

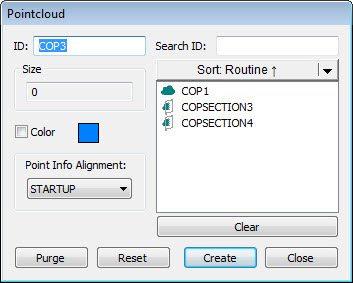

要打开点云对话框，请单击点云工具栏上的点云按钮（
），或者选择插入 | 点云| 特征。
该对话框包含以下元素：
ID - 此框显示点云命令的唯一标识。
搜索 ID - 若有已定义的运算符的长列表，可使用搜索 ID 框进行搜索，以在列表中查找特定运算符。当您开始在框中输入运算符ID时，该列表将根据您的输入自动过滤。
大小 - 此框显示点云中的总点数。
颜色 - 此复选框允许您为零件外点云中的扫描点设置颜色。要更改点云颜色，可以选择颜色复选框并点击颜色框从颜色对话框中选择颜色。有关点云颜色的更多信息，请参见“点云扫描颜色”。
命令列表 - 该区域中包括了特征或扫描列表，这些特征或扫描在对话框中向点云命令发送数据。可使用排序功能通过 ID、类型、例程或时间组织列表。从列表选择选项，然后单击排序按钮。
点信息 - 打开点云对话框后，可以单击“图形显示”窗口中的点云点以打开点云点信息对话框。点云点信息对话框包含有关对齐点的信息。此框包含点的数字 ID、坐标以及点的估计法线。此外也显示相应的 CAD 点与 CAD 坐标和 CAD 法线。最后，将按照此对话框中指定的以偏差箭头表示的比例显示此点与 CAD 的偏差。点的选择没有关联的运算符命令。打开点云点信息对话框后，当单击创建点按时，会出现以下两种状况：
若测量例程中有 CAD 模型且点云已对齐，激光曲面点会在选择的位置创建、插入及解决。
否则，构造的偏置点会在测量例程中创建并插入其中。
清除/重置 - 重置按钮恢复点云命令中储存的所有数据。清除按钮永久删除点云中当前未显示、未选择或未过滤的所有数据。这使得点云只保留可见数据。
查看点云点偏离信息，参考“点云点信息”。
