“点云/网格坐标系”对话框默认视图
该网格/CAD 坐标系对话框包含选项：
ID - 此选项显示坐标系的标识标签。
参考 - 为坐标系选择参考对象，通常从 CAD 本身或定义的网格进行选择。网格与所选参考对齐。
网格 - 此列表可以选择用于坐标系的网格。
偏置 - 此选项定义曲面 CAD 模型的偏置值，通常与金属板零件一起使用。应用偏置值实际上是让曲面 CAD 模型具有一定厚度，这样您可以将网格数据对齐至不同的曲面，曲面 CAD 模型中不存在这些面。例如，如果零件顶部有曲面 CAD 模型，但是您要将其与对应的底面对齐，您可以应用零件厚度偏置值，将扫描数据与底部对齐。若要在于曲面法矢量相同方向上应用厚度，请使用正值，若要在于曲面法矢量相反方向上应用厚度，请使用负值。仅适用于网格至 CAD 坐标系。
自动 - 此区域可用于通过使用计算按钮将 CAD 与网格自动对齐。仅适用于网格至 CAD 坐标系。
点对 - 根据选择的 CAD 点对应到选择的网格点，此区域可用于创建粗略坐标系。选择所需点对后，单击计算按钮执行粗略坐标系。
精建坐标系 - 使用此区域可进一步精建坐标系。仅最大距离选项适用于网格至网格坐标系。
根据所作的坐标系，对话框的精建坐标系区域可包括以下项目：
总点数 - 此框可用于精建坐标系所用的随机取样点的总数。此点数必须至少为 3。最好是在 200 点左右。
最多迭代次数 - 此方框可用于定义进程精建坐标系所用的重复次数。
计算 - 此按钮开始细化后的坐标系进程。随着进程移动坐标系迭代，状态栏上的进度栏显示进度。
最大标准偏差 - 最大标准偏差是执行自动坐标系过程中所用的最大标准偏差。若在命令执行过程中超过了所输入的值，系统将提示您视需要选择 CAD/点云上的点对。值为 -1 将禁用最大标准偏差功能。
最大距离 - 定义 PC-DMIS 从 CAD 中为有效网格点查找的最大距离。若未输入任何值，则使用默认值 0（零），最大距离将变为 CAD 边界框距离的一半。
结果 - 此区域包含以下项目：
显示与 CAD 模型数据相关联的网格数据的平均偏差、最大偏差及标准偏差的信息框。
直方图 - 此按钮随机抽取网格点的样本，将样本投射到 CAD 上。坐标系直方图对话框显示该样本的偏差。

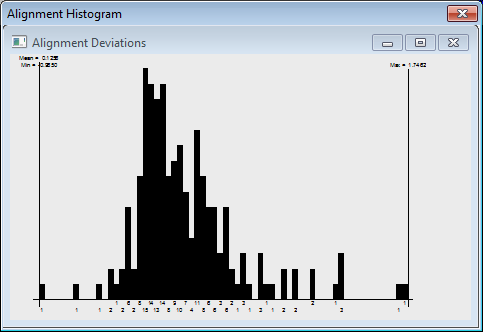

所选网格的样例坐标系直方图对话框
矩阵 - 此按钮显示网格坐标系的坐标系矩阵对话框。列出了偏移和旋转矩阵中网格对齐的数值。

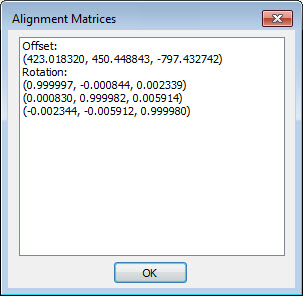

坐标系的样例坐标系矩阵对话框
