网格 EXPORT 运算符

导出网格数据

要使用网格导出运算符导出网格数据：

  1. 单击网格工具栏（视图 | 工具栏 | 网格）中的网格运算符按钮以访问网格运算符对话框。

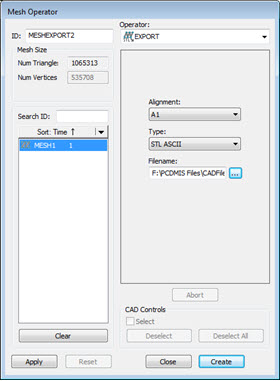

“网格运算符”对话框 - EXPORT 运算符

  1. 从运算符列表中选择 EXPORT 运算符。

  2. 从功能列表框中选择网格。

  3. 选择要使用的选项。网格 EXPORT 运算符使用以下选项：

坐标系：此选项表示导出数据时所包含的坐标系类型。

类型：此列表提供了确定导出运算符的文件类型的选项。导出运算符的文件类型选项是STL ASCII和STL Bin，用于导出网格数据对象。

如果定义了网格横截面，则列表包含名为IGES的第三个选项。您还可以从网格工具栏（视图 | 工具栏 | 网格）中单击将网格横截面导出到IGES按钮以执行此操作。有关网格横截面运算符的详细信息，请参阅本文档中的“网格横截面运算符”。

文件名：指示导出文件的名称。输入路径和文件名，或使用浏览按钮进行浏览。

  1. 单击创建，PC-DMIS会将 EXPORT 命令插入到编辑窗口中。命令为 MESH/OPER,EXPORT。网格数据将导出到文件名框中定义的文件位置。

例如：

MESHEXPORT1=MESH/OPER,EXPORT,FORMAT=STL ASCII,FILENAME=F:\PCDMIS FILES\STL\TEST1_STL.STL,

REF,MESH1,,

以IGES格式导出网格横截面数据

要以IGES格式导出网格横截面数据：

  1. 单击网格工具栏（视图 | 工具栏 | 网格）中的网格运算符按钮，或从菜单中（插入 | 网格 | 运算符）选择它以打开网格运算符对话框。

  2. 从运算符列表中选择网格导出运算符。

  3. 从类型列表中，选择IGES选项。软件在特征列表框中显示所有网格横截面。

  4. 在要导出的特征列表框中选择横截面。

  5. 单击应用，然后单击创建以IGES格式完成网格横截面的导出。

  6. 单击关闭返回PC-DMIS主屏幕。
