网格SELECT运算符

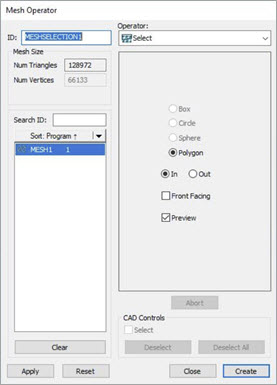

网格运算符对话框 - SELECT 运算符

网格选择操作选择“网格”命令中包含的三角形子集。

• 选择内选项时，PC-DMIS仅包含严格位于多边形选择之内的三角形子集。

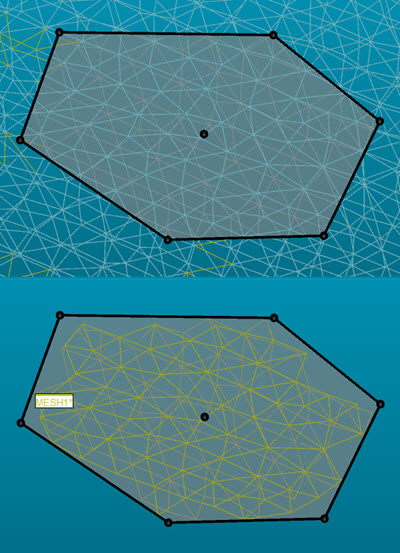

网格选择操作显示使用“内”选项的三角形：

• 选择外选项时，PC-DMIS仅包含严格位于多边形选择之外的三角形子集。

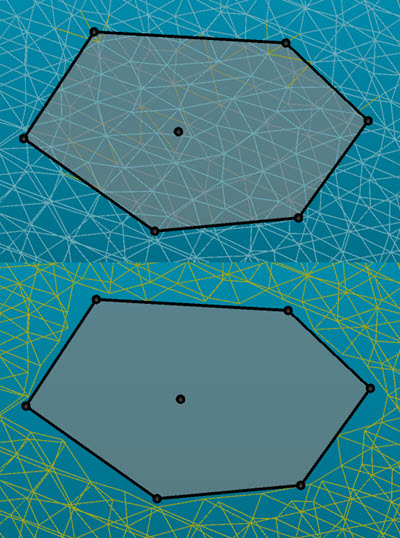

网格选择操作显示使用“外”选项的三角形：

多边形选择方法是默认方法。当前没有其他可用方法。

要选择一个三角形区域：

1. 在网格运算符对话框打开的情况下，使用ID列表选择要应用选择的网格ID。

2. 在“图形显示”窗口中，单击“网格”区域以定义多边形选择区域，然后双击鼠标左键或按End键以关闭多边形选择。

3. 创建选择后，可以单击并拖动多边形的边界控制点以细化多边形区域。您也可以单击并拖动中心控制点以重新定位多边形。

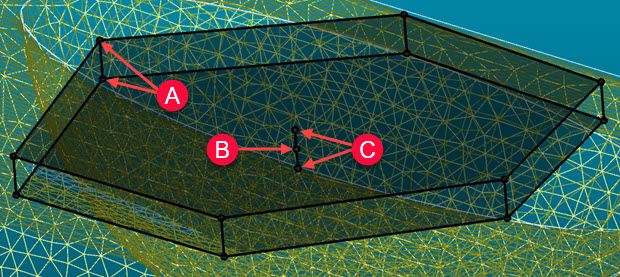

多边形区域显示：

A - 区域边界点

B - 区域中心控制点

C - 区域中心深度点

4. 默认情况下，所选内容是3D，在当前视图中具有无限深度。您可以单击并拖动中心深度控制点来调整选择的深度。

5. 如果只想保留严格位于多边形选择范围内的三角形子集，请单击网格运算符对话框上的内选项。如果只想保留严格位于多边形选择范围外的三角形子集，请单击外选项。

6. 如果只想保留在选择视图中处于正面的三角形，请单击正面复选框。有关详细信息，请参阅“网格选择 - 正面”主题。

7. 默认情况下，软件会选中预览复选框。这允许您在选择区域时看到“网格”三角形。建议您取消选中该框，以使选定的“网格”三角形不突出显示。如果您的“网格”对象很大，并且显示选定的三角形会影响性能，则这可能会有所帮助。

8. 单击应用按钮执行选择。

9. 单击创建按钮以完成。PC-DMIS在“编辑”窗口中创建MESH/OPER,SELECT命令。

0（零）深度值表示无限深度，该深度将贯穿选择视图中的整个网格。
