点颜色图

“点云运算符”对话框 - 点颜色映射运算符

点颜色图运算计算 COP 命令中的数据点相较于 CAD 对象的偏差。您可以使用方法1为COP中的点着色，也可以选择用彩色点表示偏差，用彩色针表示实际偏差，或用方法2表示偏差的数值。您需要指定正负公差以及要使用的比例。

您可以通过两种方式创建点云颜色图：

方法1：取消选中点云运算符对话框的显示区域中的所有三个复选框（点，针和文本）。

在未选中所有三个显示复选框的情况下，PC-DMIS将点投影到经过细分的CAD模型上。软件计算偏差，然后相应地为点云着色。

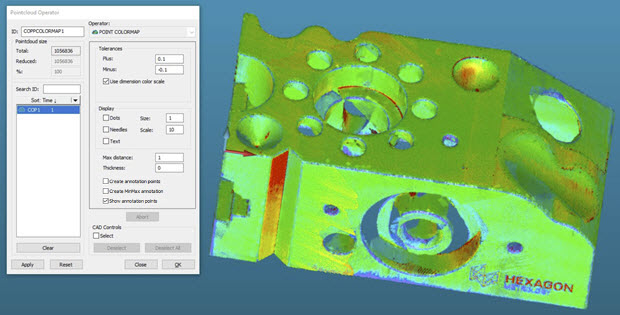

使用方法1的点颜色图的示例（隐藏的CAD模型）

此方法还允许您创建注释点。有关点云运算符对话框中与注释相关的复选框的详细信息，请参阅“曲面颜色图”帮助主题中的相应说明，以“创建注记点”复选框说明开头。

方法2：在“点云运算符”对话框的“显示”区域中选中三个复选框中的任意一个。

选择任何或所有显示复选框时，PC-DMIS会将这些点投影到实际的CAD模型上。软件计算偏差，然后相应地为点云着色。由于软件将点投影到实际的CAD模型而不是细分的CAD模型上，因此该过程更耗时但更准确。由于此操作更耗时，因此最好首先过滤点云，或将其限制在选定的CAD面上。

若要将点颜色图运算应用至点云，单击点云工具栏上的点云点颜色图 ()，或从菜单中选择插入 | 点云 | 点颜色图。

使用点、针和/或文本（方法2）创建点颜色图时的建议过程是：

1. 清理数据或仅选择您想要点颜色图的那些曲面。

2. 从筛选器 COP 运算符中，使用 DISTANCE 类型设置筛选数据。

3. 创建点颜色图。

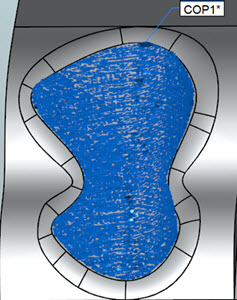

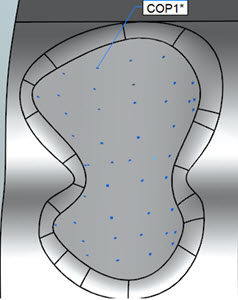

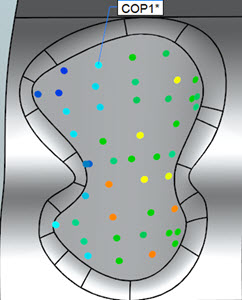

应用点色彩映色表的推荐步骤示例

点颜色图运算符具有这些属性：

公差 - 使用此属性设置公差上限（正）和公差下限（负）值：

正 - 公差上限值

负 - 公差下限值

使用尺寸色阶复选框 - 当您选中此复选框时，软件使用尺寸颜色条定义点颜色图颜色属性的颜色条。有关尺寸颜色条的详细资料，请参见 PC-DMIS 核心文档中“使用其它窗口、编辑器和工具”一章中的“使用尺寸颜色窗口（尺寸颜色条）”。

编辑颜色条 - 如果未选中使用尺寸色阶复选框，则软件将启用编辑色阶按钮。单击此按钮时，动态更改曲面的颜色、比例和阈值及点色彩映色表属性的功能将通过色阶编辑器对话框变为可用状态。有关详细信息，请参见“编辑色阶”主题。

点 - 此选项允许使用彩色点。

大小 - 此选项定义点的大小。

针 - 此选项允许使用缩放偏差（使用下面的缩放值）作为垂直于CAD的彩色线段。

缩放 - 此选项定义PC-DMIS用于针表示的缩放值。

文本 - 此选项定义偏离的数值。

最大距离 - 软件仅包括作为颜色图一部分的最大距离值内的点。请注意，如果此值非常小，您或许无法看到所有预期的彩色偏差。良好的规则是将此值设置为略大于（例如 10%）最大偏差。

厚度 - 允许对色图上的偏离添加厚度值。在要添加材料厚度至CAD曲面模型时非常有用。

仅当您未选中点、针和文本复选框时，才能使用以下三个注释点复选框选项。此外，CAD模型必须可见才能创建注释点。

创建注释点复选框 - 有关此复选框的详细信息，请参阅“曲面颜色图”帮助主题中的“创建注释点”说明。

创建MinMax注释复选框 - 有关此复选框的详细信息，请参阅“曲面颜色图”帮助主题中的“创建MinMax注释”说明。

显示注释点复选框 - 选中此复选框时，软件会显示所有注释点。

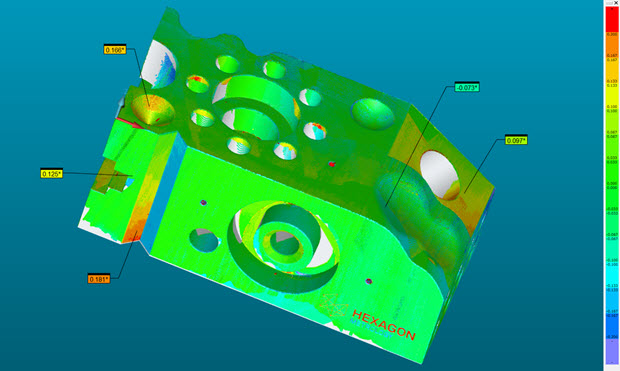

带注释的点颜色图的示例

单击创建，将向“编辑”窗口中插入一条 COP/OPER,POINT COLORMAP 命令。
