点云导入

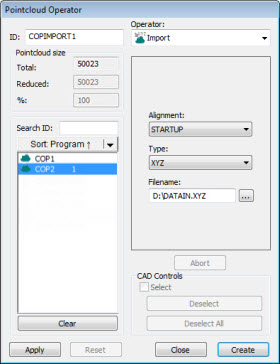

“点云运算符”对话框 - 点云导入运算符

点云导入运算可将外部文件的数据以指定的格式导入 COP 命令。此操作的对话框类似于点云导出操作的对话框。

要对点云应用点云导入操作，可单击点云工具栏上的XYZ ()、PSL ()、STL () 或NSD ()，或者在文件 | 导入 | 点云菜单上选择菜单项。软件打开导入点云数据对话框。

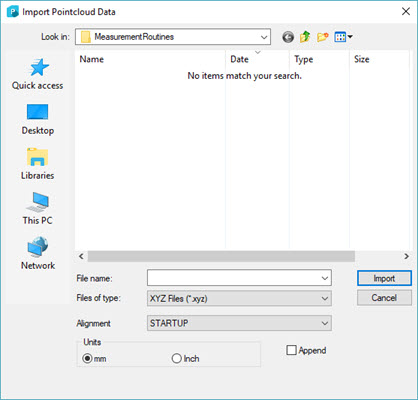

导入点云数据对话框

导航至点云数据文件，然后单击导入。

1. 从编辑窗口中，选择您想要添加新数据的 COP。

2. 如上所述，单击菜单或工具栏中的导入选项。

3. 如果要将新 COP 数据添加到现有的 COP 数据，请在导入点云数据对话框中标记附加复选框。

4. 单击导入。

点云导入运算符使用以下选项：

坐标系 - 此选项指示导入时所含坐标系的类型。

类型 - 此选项指示数据导入自的格式类型。PC-DMIS支持XYZ、PSL (Polyworks)、STL和NSD (3DReshaper) 文件类型。

文件名 - 此选项指示导入文件的名称。

单位 - 使用此选项选择已导入的COP数据的单位。

附加 - 如果要将导入的数据附加到现有COP中，请选中此复选框。如果不选择此选项，则PC-DMIS会清空在编辑窗口中当前光标位置之后找到的第一个COP，并将其替换为导入的COP数据。

单击创建，将向编辑窗口中插入一条 COP/OPER,IMPORT 命令。
