边数 - 此参数定义多边形使用的边数。对于激光设备，自动特征多边形的变数固定为6。
直径 - 此框中的值定义多边形的直径。
深度 - 此参数控制 PC-DMIS 计算特征的特性时所使用的数据。可使用深度值来消除倒角数据，或消除其他一些不希望在计算特征时使用的特征过渡部分。指定正值时，将确定 PC-DMIS 计算特征的特性时查找特征的位置。若深度为 0，则使用到曲面平面最低深度处找到的数据，来在该曲面平面高度计算此特征。任何其他深度值，将在其特定深度进行计算。由于硬件的限制，对于这种类型的特征，若使用大于 0 的深度值，则必须采用最小值 0.3 毫米（0.01181 英寸）。
深度默认值为零。此为不带挤压边缘的平面特征的默认值。仅当零件图纸有特定要求时才可将其更改为其他值。否则，PC-DMIS 将无法成功定位特定深度上的点，导致特征提取模块中的特征计算错误。
例如，深度值 3 表示要使用 3 毫米（或英寸，由测量例程的单位确定）及 3 毫米以上的全部数据进行计算。若指定 0，则表示要使用所有可用的数据进行计算。对于薄壁特征，深度值 0 可能有效；但对于深度值任意的零件，则可能需要指定深度方可获取准确结果。
即使指定了一个大于0的深度，测量结果也总是投影到特征所在的平面。

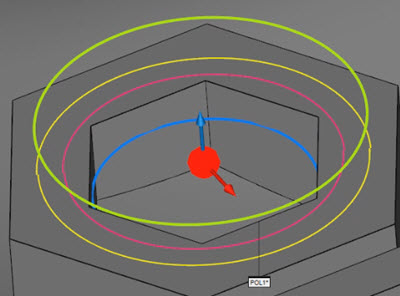

“图形显示”窗口中的示例多边形显示：
环带（粉色圆）
水平过扫描（黄色圆）
垂直过扫描（绿色圆）
深度（蓝色）
