特征抽取 - 环带
您可以使用环带区域计算特征的投影平面和法向矢量。特征数据将被投影至环带平面。以下环带控制用于完成圆、圆槽和方槽的特征抽取。
环带 - 选择此选项后,软件会启用以下环带选项:
平面选择
在PC-DMIS 2020 R1版之前,如果您在CAD模型中使用环带选项选择圆柱,则软件会在平面上设置“环带”。根据CAD模型的设计,该平面是位于圆柱特征下端的虚拟平面。
问题在于该平面不是真实的,并且通过刺穿虚拟平面以获取其相交点来定义圆柱是不正确的。原因是,根据要检查的零件,圆柱和平面之间可能存在多个组件。
结果,圆柱体和平面之间的交点的标称值在Z轴上偏离了某个值。如果您设置垂直裁剪,从而使实际平面包含在环带区域中,并因此在正确的Z位置进行测量,则可以得到正确的测量值。问题在于由于标称值不正确,存在报告的偏差。
选中环带复选框后,将启用平面选择开/关按钮。您可以在“激光测头工具箱”的特征提取选项卡的环带部分中找到此按钮。单击按钮,然后在CAD模型中选择所需的平面,以在该平面上设置环带控件,并让软件正确更新标称值。
对2D特征(圆形、多边形、圆槽和方槽)进行编程时,可以选择PC-DMIS从中编程并提取特征的平面。为此,请单击平面选择开/关按钮,然后在“图形显示”窗口中选择平面。2D特征的Z标称将移动到该平面。PC-DMIS在选定平面的定义深度位置计算选定平面。然后将特征投影到此平面上。
选择环带平面以提取2D特征之前的示例:Z标称=69

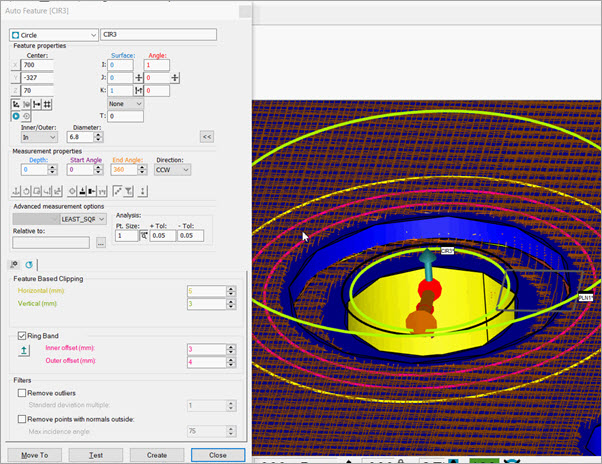

选择环带平面以提取2D特征之后的示例:Z标称=70
请务必注意,深度参数设置对于计算至关重要。原因是特征提取器使用该值搜索点以计算2D特征。计算使用相对于所选平面的深度参数值。
因此,您有责任确保在要提取特征的点云中的该深度处有点。
内偏置和外偏置
当禁用“自动圆”、“自动圆槽”和“自动方槽”时,PC-DMIS将使用以下默认值:
内偏置 = 0.4x 理论直径值
外偏置 = 内偏置值 + 3mm
内偏差 - 此值提供理论特征半径或环带内边形状的偏移。该值的单位为测量例程中的单位,值必须大于或等于零(零值表示环带内边与特征标称值重合。)见下图。
外偏差 - 此值提供理论特征半径或环带外边形状的偏移。该值的单位为测量例程中的单位,值的尺寸必须大于内偏置值。参见下图。

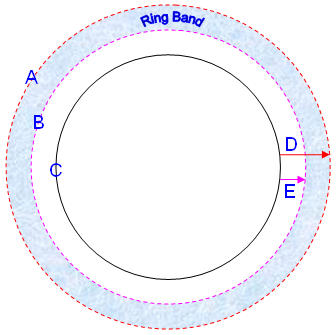

(A) 环带外边
(B) 环带内边
(C) 特征理论值
(D) 外偏置
(E) 内偏置
