CMS 传感器为用户另外提供了缩放区域，位于测头工具箱的激光 扫描属性选项卡下方。此区域可令传感器在预定义缩放状态下工作，每种状态由传感器频率、数据密度和视野 (FOV) 宽度等特定组合组成。

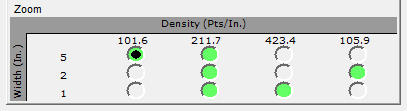

样例缩放区域
此区域显示按行和列排列的选项按钮网格。跨过整个上方的列显示数据密度。沿着边的行显示视场宽度。您只能选择具有绿色背景的选项按钮的正确组合。该软件会以灰色显示不正确的组合。
您可以将鼠标指针悬停在任何有效选项按钮上，以显示黄色工具提示，详细说明其扫描模式信息。
鼠标下的样例即时信息
CMS 扫描缩放状态示例
最大化帮助查看器，然后单击下面的图像。请注意不同的扫描状态如何导致激光选项卡的显示更改：
4.1点/毫米和124毫米宽度
8.4 点/毫米 和60毫米宽度
16.8点/毫米和24毫米宽度

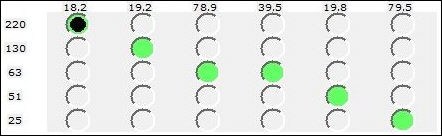

HP-L-20.8 的可用扫描缩放状态
宽度(mm) |
密度（点/毫米） |
 |
