选择插入 | 硬件定义 | 测头菜单选项，打开测头实用工具对话框。（只要创建新的测量例程，此对话框将自动出现。）

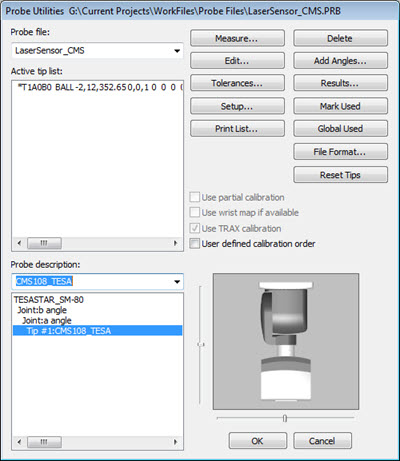

测头工具对话框
在测头文件方框中，输入最能描述激光传感器的名称。
在底部的组件列表中，选择未定义测头文本，使其突出显示。
从测头说明列表选择适当的测头。大多数激光传感器直接连接 PH10M 测头。与 DCC 测量机一起使用的 CMS 108 传感器连接至 Tesastar 测头。您可以将 CWS 或 WLS 传感器安装在带有 TKJ 连接器的测座上，也可以安装在多传感器机器上的 OPTIV_FIXED 上。
根据需要，以同样的方式为“空连接”选择其他组件，直至完成测头定义。定义的测头在活动测尖列表中显示测尖。
定义测尖后，软件不再显示测头图像。这样在测量期间测头的图形图像不会阻挡零件的视图。但如果想要显示测头组件，则双击测头组件可打开编辑测头组件对话框。标记绘制此组件复选框。
若使用的是 PH10、Tesa 或带 C 型接头的连续型测座，则需检查接头角度是否能适当调整以便于可见。否则，PC-DMIS 将无法关联传感器的数据与测量机的位置。若测头相对于接头未正确旋转，可手动提供额外的旋转。要执行此操作，右键单击组件，更改相对于连接的默认旋转角度值，以反映需要的旋转。
测头文件并不定义传感器相对于接头的方向，仅定义测头矢量。
