转换为点区域

转换为点区域

扫描对话框中的转换为点区域允许您建立点激光命令。命令从构成扫描的点开始。

触测类型列表

默认设置为无点

对于周边扫描,可以在列表中选取“曲面点”或“边缘点”。对于所有其他类型的扫描,您只能选择“曲面点”。

这些点是在折叠的命令中收集的。命令的名称包括相关扫描的名称,与其关联的点云,以及以“边缘”开头的点 ID(如果您选取了边缘点)。

曲面点组命令模式文本

以下是收集“曲面点”折叠的命令的示例:

COP = COP/DATA,TOTAL SIZE=468492,REDUCED SIZE=468492,

FINDNOMS=NO,REF,SCN1,,

SCN1 = FEAT/SCAN,PERIMETER,NUMBER OF HITS=4,

SHOW HITS=NO,SHOWALLPARAMS=NO,POINTCLOUDID=COP

测量/扫描

BASICSCAN/PERIMETER,NUMBER OF HITS=4,

SHOW HITS=NO,SHOWALLPARAMS=NO

终止扫描

终止测量/

SCN1_COP_PNT_GRP1=GROUP/SHOWALLPARAMS=NO

EXECUTION CONTROL=AS MARKED

ENDGROUP/ID=SCN1_GRP1



以下是收集“边缘点”的命令的示例:

SCN2 =FEAT/SCAN,PERIMETER,NUMBER OF HITS=3,SHOW HITS=NO,SHOWALLPARAMS=NO,POINTCLOUDID=COP

测量/扫描

BASICSCAN/PERIMETER,NUMBER OF HITS=3,SHOW HITS=NO,SHOWALLPARAMS=NO

终止扫描

终止测量/

SCN2_COP_EDGEPNT_GRP2=GROUP/SHOWALLPARAMS=YES

EXECUTION CONTROL=AS MARKED

PNT5 =FEAT/LASER/EDGE POINT/DEFAULT,CARTESIAN

THEO/<133.992,0,0>,<0,-1,0>,<0,0,1>

ACTL/<133.992,0,0>,<0,-1,0>,<0,0,1>

TARG/<133.992,0,0>,<0,-1,0>,<0,0,1>

深度=0

INDENT=1.5

SPACER=0.5

显示特征参数=否

显示_激光_参数=是

参考ID=COP

SOUND=OFF

HORIZONTAL CLIPPING=3,VERTICAL CLIPPING=3

REMOVE POINTS WITH NORMALS OUTSIDE=ON,10

PNT6 =FEAT/LASER/EDGE POINT/DEFAULT,CARTESIAN

THEO/<138.992,0,0>,<0,-1,0>,<0,0,1>

ACTL/<138.992,0,0>,<0,-1,0>,<0,0,1>

TARG/<138.992,0,0>,<0,-1,0>,<0,0,1>

深度=0

INDENT=1.5

SPACER=0.5

显示特征参数=否

显示_激光_参数=是

参考ID=COP

SOUND=OFF

HORIZONTAL CLIPPING=3,VERTICAL CLIPPING=3

REMOVE POINTS WITH NORMALS OUTSIDE=ON,10

PNT7 =FEAT/LASER/EDGE POINT/DEFAULT,CARTESIAN

THEO/<143.992,0,0>,<0,-1,0>,<0,0,1>

ACTL/<143.992,0,0>,<0,-1,0>,<0,0,1>

TARG/<143.992,0,0>,<0,-1,0>,<0,0,1>

深度=0

INDENT=1.5

SPACER=0.5

显示特征参数=否

显示_激光_参数=是

参考ID=COP

SOUND=OFF

HORIZONTAL CLIPPING=3,VERTICAL CLIPPING=3

REMOVE POINTS WITH NORMALS OUTSIDE=ON,10

ENDGROUP/ID=SCN2_COP_EDGEPNT_GRP2

从在扫描中指定的 COP 中抽取曲面点和边缘点。

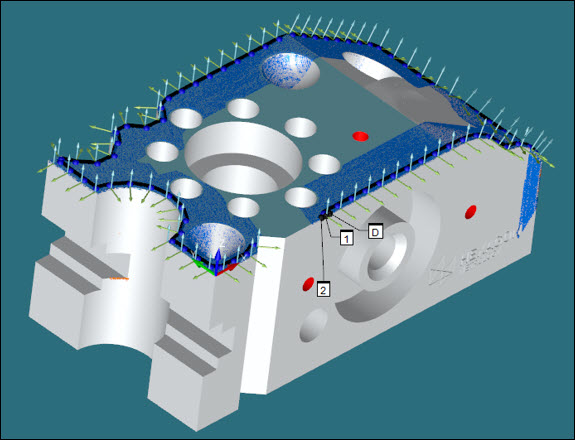

使用扫描对话框以进行“圆周扫描”,思考以下显示从 COP 抽取的曲面点和边缘点的图表:





仅创建点

如果选取仅建立点复选框,PC-DMIS 不建立扫描命令。在这种情况下,命令不包含扫描的名称。

如果建立这两个命令,在编辑窗口中,扫描命令在命令之前。
