PC-DMIS 激光测量在“图形显示”窗口中显示标色的扫描线指示器，用于表示实际射束在 3D 空间中的位置。仅在 PC-DMIS 在联机模式下运行，且实际的激光传感器实时指向零件时，指示器方可工作。
单击激光选项卡中的启动/停止图标，以打开或关闭该扫描线指示器（和激光视图）。
若射束在范围内，将在“图形显示”窗口中显示，并在激光束脉冲时闪烁。随着射束朝零件移动，指示器开始改变颜色。在靠近目标焦距范围时，指示器将由红变橘，然后变黄，再变黄绿，最终变为绿色。

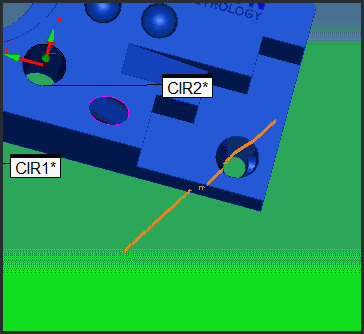

样例扫描线指示器（橙色），显示激光束的扫描线位置在零件上方很远。
绿颜色表明激光束离扫描零件的距离最佳。

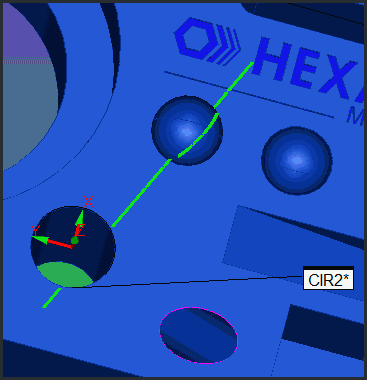

样例扫描线指示器（绿色）表明激光束扫描线位置为最佳焦点距离
如果您将激光束移动至靠零件太近，指示器将再次由绿色变为红色。
