测量的两点圆槽按钮测量的两点圆槽按钮
测量的两点方槽按钮
与创建“单点”测量圆特征类似，便携设备也可采集两个测点，即在槽的一端各采集一个，来创建一个测量方槽或圆槽特征。此即“两点”槽。在测量孔时，若探测球大于孔的直径，因而无法完全放入孔中按一般要求至少采集三个测点时，这种方法十分有用。在这种情况下，PC-DMIS 在工作平面（或在投影平面上，若测量的平面当前为活动平面）与探测球的交点处创建此特征。
详细信息，请参阅“当测量的平面特征不可用时”。
创建两点测量的槽特征：
选择视图 | 其他窗口 | 快速启动访问快速启动界面。
从测量工具栏中，选择测量的两点圆槽按钮 或测量的两点方槽按钮 。
您不是一定使用这个快速启动界面。如果想要，您可以从测量特征工具栏单击目标槽特征。然而，该主题假定您使用了快速启动界面。
将测头尽可能向下定位到槽的一端，完成一次触测。该触测必须是在测头球的下半球。
将测头尽可能向下定位到槽的另一端，完成一次触测。该触测必须是在测头球的下半球。
如果测头球与工作平面（或投影平面）通过触测正确的相交，PC-DMIS会使结束按钮可用。
若第一个测点未与工作平面或投影平面正确相交，将显示一个消息框，指示“测点 1 超出范围”。若第一个测点与工作平面或参照平面相交，但第二个不相交，将显示“测点 2 超出范围”。若接收到这些错误消息中的任何一条，必须重新采集两个测点，调整工作平面或投影平面以使得与触测球正确相交。
单击完成。PC-DMIS在工作平面（如果测量的平面是活动的，则为投影平面）和测头球体的交界点创建特征（看下面的“工作原理”）。
槽的宽度是根据测头与特征在零件上接触时，测头球与工作或投影平面相交的量得出的。
槽的长度是根据两槽点的距离得出的。
请牢记这是通过测头球和工作平面或投影平面的交界点完成的计算。如果测头球太高（未能与该平面交界）或太矮（触测位于上半球或更高的位置），PC-DMIS会生成表明特征已经失败的错误信息。
操作步骤：

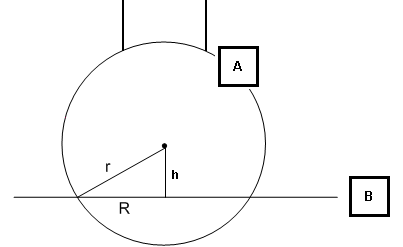

工作平面的侧面视图和测头球体
A - 球测头
B - 工作平面
h - 球中心到工作平面的高度
R - 测量的槽的半径。槽的宽度是该值的两倍。
r - 测头球的半径
如果测头球过高，也就是 r 小于 h ，那么相交计算会失败，而且 PC-DMIS 将不会解决这个槽。如果球中心在工作平面 (B) 之下，PC-DMIS 也不能解决这个槽。
