测头读数设置对话框提供操作 Leica 跟踪仪的各个选项。本主题讨论与 Leica 跟踪器使用相关的几个关键选项。
要访问测头读数设置对话框，选择编辑|首选项|测头读数设置菜单项。从测头读数窗口点击右键选择设置可以直接访问该对话框。（如需在测头读数设置对话框上的更多信息，请参见 PC-DMIS 核心文档的“设置您的首选项”一章中的“设置测头读出窗口”。）

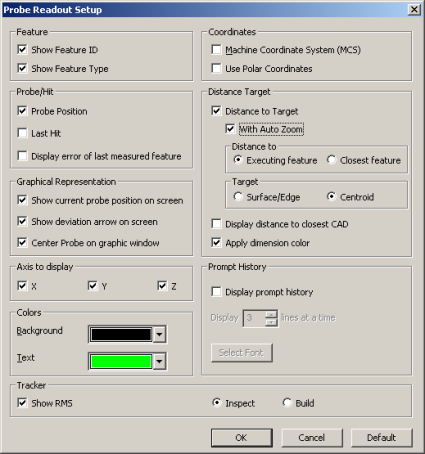

测头读出设置对话框
显示特征 ID：显示正在执行的特征 ID，或者最近特征的 ID，这取决于显示到最近 CAD 的距离选项。
显示特征类型：显示正在执行特征的特征类型。
在屏幕上显示当前测头位置：在“图形显示”窗口显示当前位置的 3D 表示。
在屏幕上显示偏差箭头：在图形显示窗口上显示一个 3D 箭头的标记指明偏差方向。箭头尾部总是在模式中指向测头位置，在创建模式中指向测定点。
在图形窗口上置中测头：当前测头的图形表示，将始终显示在“图形显示”窗口中心。
到目标的距离：这是一个仅执行选项。在执行模式下，显示了从测头到执行特征的距离或者到最近特征的距离，取决于 显示到最近 CAD 的距离选项。
距离至… 正在执行特征或最近的特征：该选项可以显示当前正在执行的特征 ID 或者距离当前测头位置最近的特征 ID。距离特征的距离会根据所选特征（正执行的或最近的）进行更新。
目标：选择质心会计算至特征质心的距离。选择曲面/棱点会计算出，至特征上或CAD元素上离质心最近的点的距离。
显示至最近 CAD 的距离：显示从测头至最近 CAD 元素的距离。
应用尺寸颜色：使用此复选框可更改偏差值的颜色（到目标值的距离），匹配尺寸超差颜色。
显示RMS:采点时显示RMS值。
检查/创建模式：默认（检查模式）情况下，PC-DMIS 显示偏差 (T) 为‘差值 = 实际值 - 标称值’。
创建模式：总体目的是提供实物与其标称数据或CAD模型之间的实时偏差。这样即可在零件与 CAD 设计数据相关时定位零件。
选择该选项会显示将测定点移至标称位置的方向和距离，或差值=标称值 - 实际值
当将零件移入位置，会有实时偏移显示而不存储任何数据（采点）。零件定位于合理偏移内后（例如 0.1毫米），通常采点以测量特征的最后位置。
检查模式：在该模式中，目标位置（点、曲面直线等）将相对于设计数据被检查和比较。
