体轴方法扫描用于通过指定特定零件轴上的切割平面并将测头在此切割平面上拖动来扫描零件。当扫描部件时，应使测头能够通过定义的切割平面所需的次数。之后，PC-DMIS 会执行以下程序：
PC-DMIS 从控制器中获取数据，并找到与您交叉往来的任一边上的切割平面最接近的两个数据测点。
然后，PC-DMIS 将在刺穿切割平面的两个测点之间形成一条直线。
刺穿点将成为切割平面上的测点（或触测）。
每当您穿过切割平面并最终具有位于切割平面上的多个测点时，就会执行此操作。
通过指定割平面位置的一个增量，您可使用此法查看扫描的多个列（面片）。当扫描第一行后，PC-DMIS 将在当前位置上添加增量，将切割平面移至下一个位置。然后，可以在新的切割平面位置继续扫描下一行。
创建体轴扫描：
选择插入 | 扫描 | 体轴菜单项以打开体轴对话框。

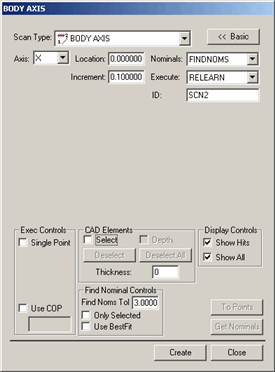

体轴对话框
若不想使用默认的名字，则指定ID框中的扫描名称。
从轴列表中选择轴。可用的轴包括 X 轴、Y 轴和 Z 轴。测头穿过的切割平面与该轴平行。
位置框，给已定义的轴指定距离定位切割平面。
增量框，用于对多行扫描指定行距。
如果正在使用CAD模型，键入查找标称值公差在查找标称值控制区域。此操作可定义实际球心点离标称 CAD 位置的距离。
根据需要修改其它选项。
单击创建。PC-DMIS 将插入基本扫描。
执行测量程序。当 PC-DMIS 执行扫描时，执行选项对话框将出现，PC-DMIS 将等待数据从控制柜传出。
手动拖动测头在需要扫描的曲面上来回移动。当测头逼近定义的切割平面时，会听到连续的音高越来越来高的响声，直至测头穿过平面。此可听的线索可帮助您确定测头接近切割平面的程度如何。每次测头穿过定义平面，PC-DMIS接受来自控制器的采点。
