选择曲面测头。
从菜单（插入 | 扫描 | 区域扫描）中打开区域扫描对话框，或在跟踪仪测量工具栏中单击区域扫描按钮
。
要从区域扫描对话框执行区域扫描并创建“区域扫描”命令：
选择曲面测头。
从菜单（插入 | 扫描 | 区域扫描）中打开区域扫描对话框，或在跟踪仪测量工具栏中单击区域扫描按钮 。

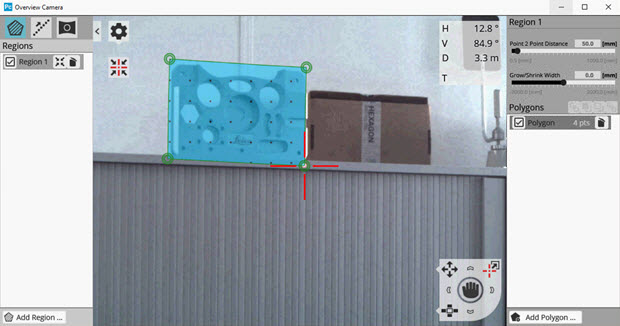

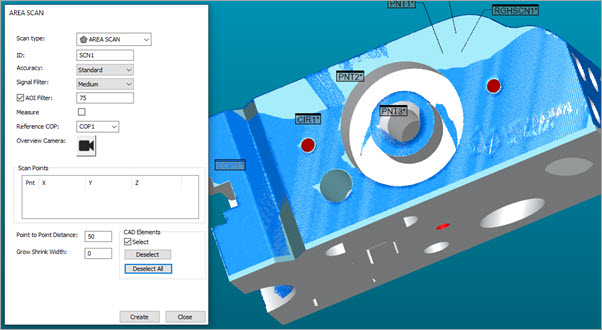

在区域扫描对话框中，可以使用三种方法来创建区域扫描：
您可以在ID字段中更新扫描的ID或使用默认名称。这是PC-DMIS在编辑窗口中显示的扫描命令的名称。
从区域扫描对话框的准确度设置列表中选择一个准确度选项。可用选项包括：标准，快速和精确。
从列表中选择信号滤波器选项。
如果需要，请选中 AOI 过滤器复选框以启用此过滤器，然后输入一个有效值。
如果要在关闭对话框后立即开始测量，请选中测量复选框。当您以联机或脱机模式运行PC-DMIS时，此选项可用，只要该定义存在于CAD上。
从参考COP列表中选择一个COP。PC-DMIS在此处存储扫描的点云数据。
由于 PC-DMIS 将数据存储在点云中，因此您必须在测量例程中定义有效的基准 COP ID，才能创建区域扫描。如果您没有从列表中选择COP，或者如果您输入了一个尚未创建的COP，PC-DMIS将显示一个提示，询问您是否要创建一个新的COP。
从区域扫描对话框中，单击创建将“区域扫描”命令添加到“编辑”窗口，然后单击关闭以返回到PC-DMIS主屏幕。
区域扫描示例

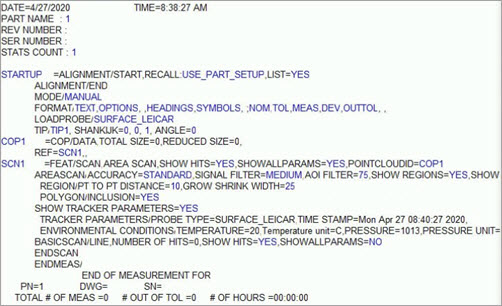

显示具有区域设置的区域扫描命令的“编辑”窗口示例

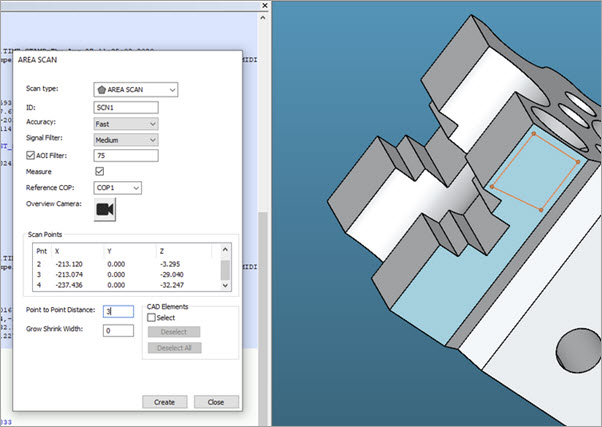

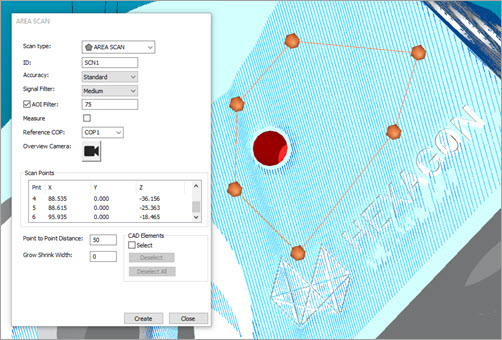

PC-DMIS在区域扫描对话框的扫描点区域中显示扫描的路径点及其XYZ坐标位置。
