测头轴方法

对于一个便携式关节臂设备，遵循该程序在一个上曲面测量一个点，使用测头轴进行测头补偿：

1. 将测头置于上曲面，测头轴自点位置（B）笔直向上（垂直于曲面）。点会按测头轴方向（A）进行补偿。

正确位置 不正确位置

2. 按触测按钮。

3. 按完成按钮。注意测定点已经被添加到“编辑”窗口。

4. 突出显示点后，按 F9 打开测定点对话框。

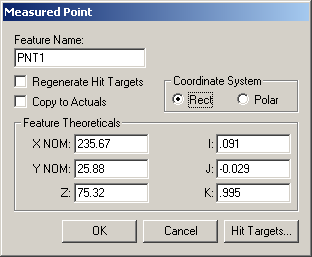

测定点示例显示采点矢量指向上方

5. 请注意，示例中的 IJK 值通常指向上 (0,0,1)。这些值一般应与点位置处的曲面矢量重合。

在触测单点时，应确保使测头与曲面保持正交（垂直）。
