跟踪仪状态栏

跟踪仪状态栏可以使用查看 | 状态栏 | 跟踪仪菜单项切换其可见性。

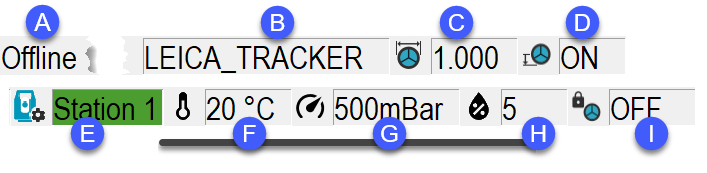

6doF 测量机的状态栏

1. 系统激光状态指示器: 该字段显示激光跟踪仪系统的状态。

• 无颜色（离线）：系统不在线。

• 绿 (就绪): 系统已经做好测量的准备。

• 黄 (忙): 系统正在测量。

• 红 (未就绪): 系统已经未做好测量的准备。这通常由于光束被切断或T-测头反射球不匹配。

• 蓝 (6dof错误)：相机无法在设备（通常是T-测头）上看到足够的LED灯，从而无法精确的计算测头的方向。

2. 测头名称：该字段指示您在测头实用程序对话框中定义的测头名称。

3. 测头直径：该字段指示您在测头实用程序对话框中定义的测尖直径。

4. 测头补偿：该字段指示测头补偿是否打开（插入 | 参数 | 测头 | 测头补偿）。

5. 活跃站点指示器：该字段指示当前活跃的站点。您可以双击该字段以打开站点管理器对话框，从而添加或删除站点。

• 红色（未定向）：这表示软件尚未计算站点位置。

• 绿色（已定向）：这表示软件已计算站点位置。

6. 温度：如果连接了气象站，则显示温度。

7. 压力：如果连接了气象站，则显示压力。

8. 湿度：如果连接了气象站，则显示当前湿度。

对于温度、压力和湿度，如果您没有连接到机器的气象站，您可以双击这些框来输入数值。

9. 电源锁定（开/关）：当设置为开时，这会对具有电源锁定功能的跟踪仪系统的反射器执行自动锁定。设置为OFF时，您必须手动捕捉光束以锁定光束。

3D 测量机的状态栏差异

3D测量机状态栏中的大部分项目与6doF机器的项目相同。但根据您的硬件和配置，您的状态栏可能会使用其中一些附加图标。

连接图标：

- 该设备已连接到电源。

- 该设备正在使用电池电源。

- 控制器已连接到电源。

- 控制器正在使用电池电源。

跟踪器测量断面模式图标：

- 无断面

- 标准断面

- 快速断面

- 精确断面

- 户外断面

跟踪器测量断面模式图标需要固件v2.0或更高版本。

触测模式图标：

- 平均

- 单个

- 稳定

- 双面
