模板匹配允许您定义感兴趣区域的主图像。然后，您可以在特征测量期间执行任何边缘检测之前使用它来搜索“视野”。由于这样可以消除测量过程中的位置误差和零件可变性，因此应该可以提供测量的可重复性。
模板匹配适用于除 Blob 和曲面点之外的所有影像特征。

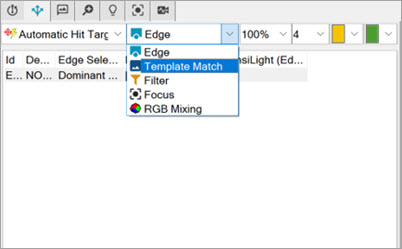

从参数集列表启用模板匹配。

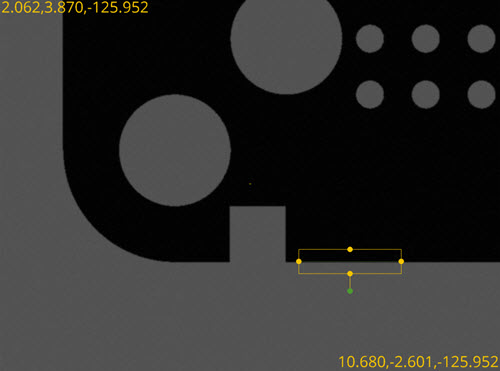

启用模板匹配时，软件会插入两个新的叠加：

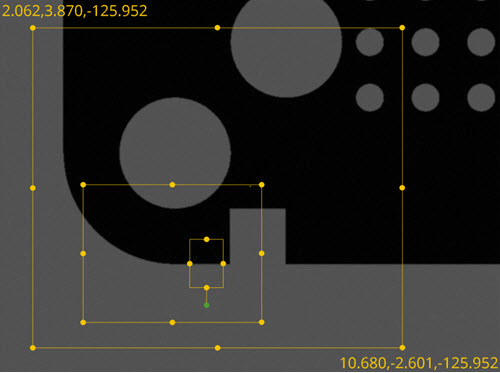

模板区域 - 这是一个独特的矩形区域，定义了唯一的图案。该图案是 PC-DMIS 在执行测量例程期间所处的位置。
搜索区域 - 这是 PC-DMIS 搜索的矩形区域，用于定位模板区域定义的图案。
模板相关

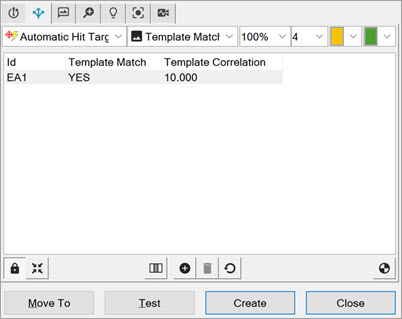

模板关联 - 定义最小匹配百分比。当 PC-DMIS 执行模板匹配时，软件会在搜索区域中搜索位置，以根据定义的模板找到最佳匹配。模板关联值定义最佳匹配。例如，如果搜索区域内存在精确的模板图像，则关联值非常接近 100％。由于轻微的图像变化和计算舍入误差，它可能永远不会是 100％。如果最佳匹配的相关值大于您定义的模板关联值，则模板匹配成功；否则，模板匹配失败。如果模板匹配失败，PC-DMIS 将在执行对话框中显示一条消息以说明。

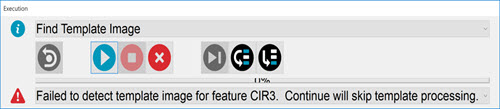

如果在启用模板匹配时遇到执行失败，请单击继续以执行剩余的测量例程。继续执行，就好像该特征未启用模板匹配一样。
要求
模板匹配要求：
模板匹配适用于具有单个目标的特征。
模板匹配适用于您可以在单个视野 (FOV) 中执行的特征。
模板匹配需要小于搜索区域。
模板匹配通常在搜索区域内。
保存模板图像时，模板区域和搜索区域应位于 FOV 内。
为了便于使用，PC-DMIS 在修改目标、模板区域和搜索区域的过程中不会检查这些要求。单击自动特征对话框上的创建或测试按钮后，软件将检查所有要求。如果未满足任何要求，软件将显示警告消息以进行更正。
模板匹配是一个计算密集型过程，因此在必要时使用它。使用模板匹配时，模板区域和搜索区域的大小直接影响计算速度，因此您要将它们设置为尽可能小但仍然可靠。
