校验过程中允许您为机器校验灯。灯校验可以确保照明范围是线性的，这样在硬件的能力范围内缩放单元缩放放大倍率时不会显著的改变零件上的照明。
这时必须校验您的光学系统的照明：
无论您何时修改或替换灯，必须重新校验灯。
无论何时您对房间内的照明作出显著的变更。
周期性的贯穿灯的生命周期。
当您更改亮度或获取相机设置时。
当光学设备被替换时。
当缩放单元被修理时。
当相机被替换时。
校验"校验光学设备"之前必须校验同心校验/等焦校验，因为这是校验必须的。
校验灯：
在校验测头对话框的下拉列表中选择校验照明。
单击校验以显示校验照明对话框，而且每个灯的校验数据也会显示在括号中。如果您尚未对灯进行校验，括号的中的文字将显示“未校验”。

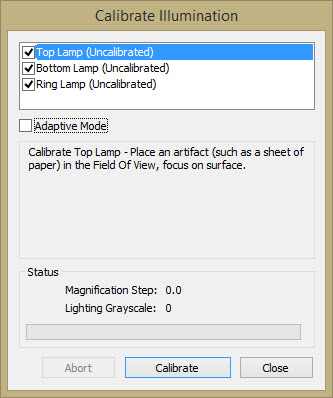

校验照明对话框
选择需要校验的灯旁边的复选框。
根据灯的类型准备校验：
子工作台（底/轮廓）灯在校验时，需要在保持图像对焦到工作台的情况下清除工作台。
顶（表面/环形）灯在校验时，需要在保持图像对焦到工作台的情况下，有一个制品或一片纸位于视野当中。
若需要，标记自适应模式复选框，对校验过程应用自适应校验模式。

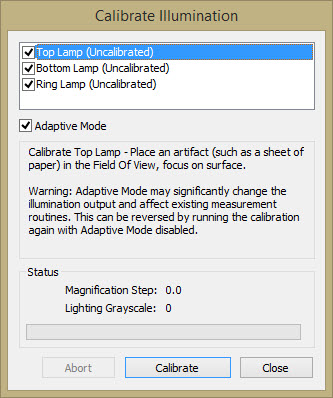

已标记“自适应模式”复选框的“校验照明”对话框
“自适应校验”模式可能会导致现有测量例程出现问题。若没有“自适应校验”模式，某些硬件配置的层将不一致。在相机上看到的实际照明与命令值不匹配。在“自适应校验”模式进行照明校验后，在相机中看到的机器照明将与命令值匹配。
点击校验。校验过程开始。这个过程需要花费几分钟。
在校验带有缩放单元的系统时，正如放大倍数步骤值所显示的，PC-DMIS 影像测量选择不同放大倍数用于照明测量。此值显示当前放大倍数，并与测头工具框中的放大倍数选项卡中显示的值相对应。
校验也会设置对应在不同放大倍数不同命令的照明的照明强度。光亮刻度指明了照明的强度。该值的范围从0（黑）到100（白）。

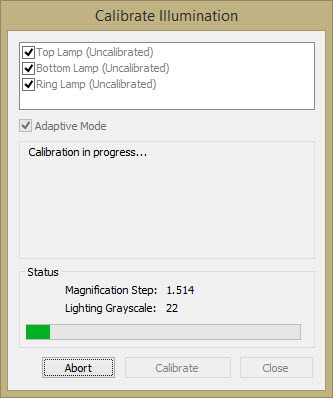

校验照明 - 进行中
校验完成后，校验照明对话框会显示每个已校验的灯的新数据。
点击关闭按钮或完成步骤3到5完成对另一个灯的校验。
放弃按钮只会在校验时出现。该按钮会停止校验，放弃过程中收集的所有数据，并为当前灯的已存在校验文件恢复状态。
