触测目标控制

通过测头工具栏的触测目标选项卡中所示的控件，您可以编辑、测试和修改用于测量特征的目标和参数。

这是位于选项卡顶部的工具栏：

下面的表格描述了这些控件的作用：

定义目标按钮

描述

使用目标类型列表可让您选择目标类型来创建新目标。可用的目标类型包括：

参数集清单可用于更改以下参数集：

“可用的参数集”中对上述内容作了介绍。

目标特征覆盖率列表可用于快速创建目标部分，以测量特征子集。通过限制覆盖率可减少特征执行时间。例如，如果您以高放大倍率测量大型特征，则可能需要很多相机位置才能获取所有边缘点。选择“10%”覆盖则仅测量特征附近位于特定位置的边缘点 - 也就是表格的 10%。

注意在如下示例中，覆盖率为100%的同一个元素被更改为覆盖率为50%，包括许多目标。

2D轮廓 - 100%覆盖率

2D轮廓 - 50%覆盖率

设置目标特征覆盖率活动目标列表可用于确定要使用的目标数，以显示目标特征覆盖率列表中所选的覆盖百分比。默认值为 4。

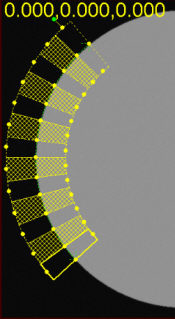

例如，弧上的覆盖率为 50%，同时在此列表中设置 7 个活动目标，则目标部分会如下所示：

活动目标示例

触测目标颜色列表指定应用至特征触测目标的颜色。此方框可用于区分特征，或用于确保不同类型曲面上的可见性。

标称颜色列表指定应用至特征标称线的颜色。此方框可用于区分特征，或用于确保不同类型曲面上的可见性。

这是位于选项卡底部的工具栏：

下面的表格描述了这些控件的作用：

定义目标按钮	描述
	锁定触测目标到零件按钮固定目标的大小、位置或旋转。
	置中出侧目标按钮能将目标或视野（FOV）置中。实际移动情况取决于锁定触测目标到零件按钮的状态。若先选择锁定触测目标到零件按钮，然后选择置中触测目标按钮，PC-DMIS 影像测量将把当前 FOV 移至目标处。此功能仅在 DCC 移动测量机上可用。若取消选择锁定触测目标到零件按钮，然后选择置中触测目标按钮，目标将移至当前 FOV。
	插入新触测目标按钮可插入新的目标区域。然后可为此特定的特征区域设置不同参数。
	删除触测目标按钮可删除特征中之前插入的目标。
	重置触测目标按钮可删除特征中之前插入的所有目标区域，仅保留默认目标。
	触测目标测试按钮可测试当前选定目标的自动目标边缘检测。PC-DMIS 影像测量在“图形显示”窗口的影像选项卡显示检测到的点。
