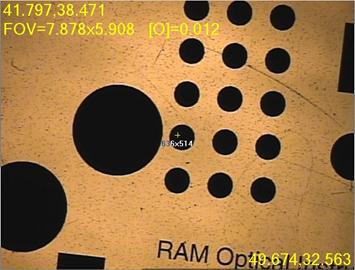

“图形显示”窗口的实时视图示例
如果软件处于在线模式，影像选项卡显示视频相机的实际“实时”视图。
如果软件处于脱机模式，影像选项卡将根据所导入的 CAD 图纸，显示视频相机可见的“模拟”视图。它模拟了几何形状，同时还模拟了照明。此过程称为 CAD 相机。
模拟活动视图（CAD相机）
右键单击并拖动鼠标。这样可基本上将图像拖动到相机下方，以便您将 FOV 放置在零件上的新位置。此功能仅适用于 DCC 测量机，或者在脱机状态下使用。
显示“实时视图”中的特征
您可以在实时视图中显示测量例程中的特征。

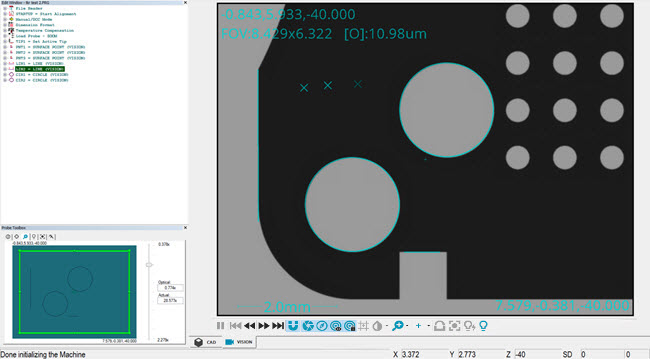

显示在“实时视图”中的特征示例
所有特征必须具有与摄像机图像大致相同的向量和 Z 位置。。
要在实时视图中显示特征，请在实时视图设置对话框（编辑 | 图形显示窗口 | 实时视图设置）中选择显示特征复选框选项。
在某些条件下，不会在实时视图中绘制测量例程中的特征。这样做是为了防止绘制超出上下文信息，或者阻止具有太多信息的实时视图。
这些条件是：
在测量程序执行过程中。
当在实时视图上激活量规时。您可以将量规移动到某个特征，并进行使用，而不会受到覆盖的影响。
在聚焦期间。
当照明叠加激活时。
编辑特征时，显示测量点或过滤点。这样您能看到测量点，而不会受到覆盖的影响。
2D 轮廓描图期间。
