测头工具框：特征定位器选项卡

测头工具箱 -“特征定位器”选项卡

通过特征定位选项卡，您可通过为当前特征提供说明来辅助操作员。您可以在特征执行期间提供以下一个或多个提示：

• 屏幕捕获位图，用于显示特征位置。

• 语音提示，通过预录的 .wav 文件提供语音指示。

• 文本提示，提供书面指示。

提供特征定位信息：

1. 单击（喇叭）按钮旁边的按钮浏览到与自动特征关联的 .wav 文件。喇叭按钮必须为需要播放的声音文件选中。

2. 点击特征定位 BMP 文件切换按钮切换关联位图的显示。

3. 单击捕获特征定位器 BMP按钮 旁边的 按钮浏览到与自动特征关联的.bmp文件。位图按钮必须为需要在特征指示器选项卡中显示的位图文件选中。

4. 您也可以不浏览位图图像，而是单击捕获特征定位器 BMP 按钮，从“CAD 视图”或“实时视图”（取其中的活动视图）捕获图像。此文件被编入索引，并保存在 PC-DMIS 安装目录下。例如，名称为 Vision.prg 的测量例程将生成名称为 Vision0.bmp、Vision1.bmp、Vision2.bmp 的位图图像。

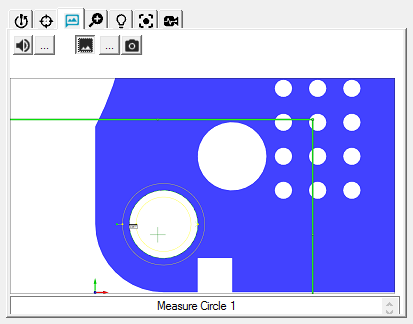

5. 在文本框中输入作为标题的信息。例如，在执行后续特征时，此选项卡上将显示“测量圆 1”。
