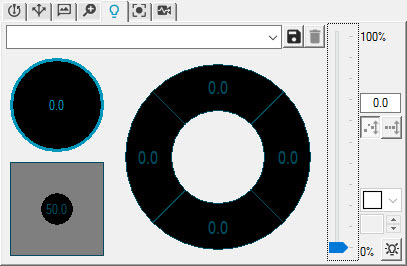

测头工具框 - 照明选项卡
照明选项卡可以选择那些灯是打开或关闭的。更改照明值还表明灯的当前光照强度，显示的灯的种类和数量取决于机器。显示的灯的种类和数量取决于测量机。
顶灯是一个直接通过光学路径的轴灯。它可以在某些零件上比其他从顶部照明的光源提供更好的边缘和特征可视性，因为光源不会散射。又因为它与光学镜头平行发光，也更加容易进入孔中。
底灯是从工作台下发光的灯。它可以为正在查看的零件的创建一个投影。
环灯是一种多灯泡的灯，从顶部照明。这类光源通常由一组LED灯以同心圆或圆的形式组合而成。您通常将环灯编设为从一个方向照明灯泡的一弓形或‘扇形’。您可以通过只照明LED的一个环形，一个环形的一个弓形或单个灯泡来控制照明的方向和角度。
该选项卡也允许您创建并保存这些照明值为 快速设置。一旦您创建了一个快速设置，您可以快速并轻松的调回它并将机器上的灯设置到一个特定的状态（例如，只有底灯，顶灯等等）。通过选择快速设置列表中的名字可以调回快速设置。
您可以通过按下保存按钮，保存您自己的快速设置，或者按下删除按钮来删除它们。
要想在照明选项卡上显示灯，确保选择了灯，并且在照明选项卡上的测量机接口设置对话框上进行了正确设置。有关该对话框的信息，参见“机器选项：照明选项卡”。
您可使用照明选项卡执行如下程序：
灯与接触测头的注意事项
默认情况下，如果您从图像测头转换到接触测头，灯会保持开启状态。您可以使用 PC-DMIS 设置编辑器中影像参数一节中的IlluminationOffForContactProbe 注册表项来控制该默认行为。若将此注册表项设为 TRUE，只要测量例程从影像测头切换到接触式测头，即关闭这些灯。切换回影像测头时将恢复照明。
