测头工具栏：影像诊断选项卡

测头工具栏 - 诊断选项卡

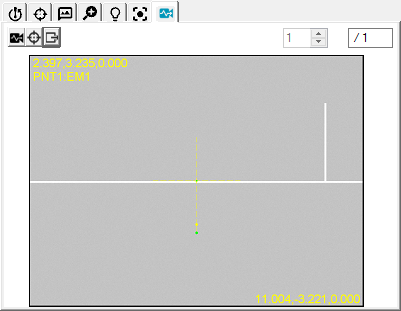

影像诊断选项卡提供了一种在边缘检测失败时诊断问题的方法。诊断程序收集位图图像和当前特征参数。然后，您可以从PC-DMIS导出它们并将它们发送给Hexagon技术支持。

要使用诊断选项卡，请执行以下操作：

1. 单击诊断 按钮，在关联特征的边缘检测执行期间收集位图。

2. 单击测试以执行该特征，或在测量例程的正常执行期间。该软件为每个特征目标收集实时视图的位图图像。

3. 若此特征有多个目标，单击上下 箭头，查看捕获的图像。

4. 要在每个位图图像中包含叠加信息，请单击显示目标叠加 按钮。选择此选项后，PC-DMIS将创建具有叠加信息的图像。

5. 要在PC-DMIS安装目录的根目录中创建位图图像和描述性文本文件，请单击导出特征诊断 按钮。该软件使用以下格式导出位图图像和诊断文本：

位图图像导出格式

位图图像文件名使用以下约定：

<测量例程名称>_<特征 ID>_<图像编号>_of _<特征图像总数>_<O 或无 O>.bmp


文件名末端带有 "O" 的文件含有重叠信息。

文本文件导出格式

PC-DMIS将文本文件导出为：

<测量例程名称>_<特征 ID>.txt.

例如：Vision1_CIR5_F.TXT
