“测头读数”窗口
所有测头的“测头读数”窗口的大部分信息均相同，并且已经在 PC-DMIS 核心文档中“使用其他窗口、编辑器和工具”一章的“使用测头读数窗口”主题中进行了讨论。当然，如果使用影像测头，窗口中会显示以下额外信息。
VX / VY / VZ： 如果使用影像测头，X、Y 和 Z 值表示视野（FOV）中心十字线的坐标。VX、VY 和 VZ 值表示特征目标或量规相对于当前坐标系的位置。
DX / DY / DZ：DX、DY 和 DZ 值表示相机与特征位置之间的差异。要显示这些值，必须在测头读数设置对话框中选择与目标的距离选项。如需更多信息，请参见 PC-DMIS 核心文档的“设置您的首选项”一章中的“设置测头读数窗口”。
放大倍率：该数值表示当前相机的放大倍率设置。在放大倍率选项卡中所作的更改均显示在测头读数窗口的此行上。请参见“测头工具箱：放大倍率选项卡”。
W:显示单个转台的当前转台轴。
V: 使用叠层转台时，测头读数窗口也为第二旋转轴显示一个“V”值。
影像激光传感器

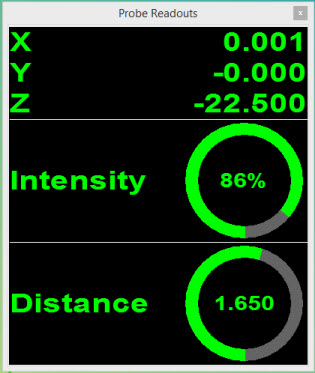

如果影像激光传感器是活动传感器，则测头读数窗口将显示 X、Y 和 Z 读数，以及激光参数，如强度和距离。有关详细信息，请参阅本文档中的相应激光传感器部分。
出现以下示例：
