使用有量规的测头读出

了解测头读出的基本功能对于使用量规时非常有用，因为测量结果显示在测头读出中。

可以选择下列方法之一打开测头读出：

• 按 Ctrl + W。

• 从测头工具箱对话框的定位测头选项卡选择测头读出。

• 选择视图 | 其他窗口 | 测头读出菜单项。

了解测头读出窗口

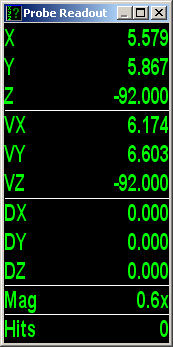

测头读出窗口

• XYZ是对于当前坐标系原点的视场中心位置。

• VX、VY 和 VZ 表示量规相对于当前坐标系原点的位置。若量规位于视角 (FOV) 的中心，XYZ 将与 VX、VY 和 VZ 值相等。单独使用鼠标左键也可将量规拖动至所需位置。

• 量规使用 DX、DY 和 DZ 来显示相对距离。这些值与当前坐标系原点无关，可使用测头工具箱中的 DXYZ 读数归零按钮 () 单独归零。若测头工具箱已关闭，右键单击窗口，然后从弹出菜单中单击 DXYZ 读数归零。

对于本章的量规示例，按如下修改测头读数：

1. 右键单击测头读数窗口，然后从弹出菜单中单击设置。

2. 检查以下选项：

测头位置

在屏幕上显示当前测头位置

与目标的距离

要在量规处于获得状态时对 DX、DY 和 DZ 值单独归零，可选择 DXYZ 读数归零选项。

3. 按确定保存并退出。
