影像Blob

概要

可通过以下其中一种方式访问 Blob 自动特征对话框：

要使用 Blob 自动特征，所需特征必须适应视野范围之内。Blob 特征适用于具有高对比度度边缘、照明且无高频光谱分量的图像的零件。例如，该特征适用于无大型表面纹理的薄背光零件或表面发光零件。

打开 Blob 对话框后，单击影像选项卡创建目标。

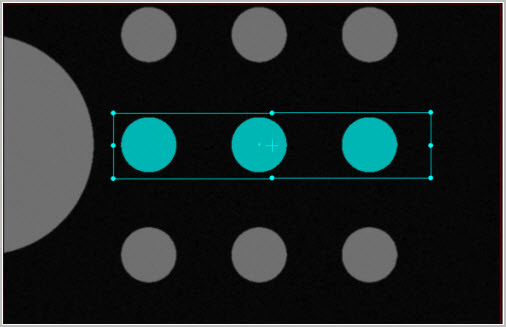

在“实时视图”中创建 Blob | 自动特征目标的示例

创建目标后，可采用与其他自动特征相同的方式调整该目标的大小。PC-DMIS 突出显示实时视图中 blob 计算中包含的像素。

创建影像Blob 特征

  1. 对于支持 DCC 运动的测量机，若要在 DCC 模式中创建并测量 Blob | 自动特征 ，请选择 DCC 模式 。

  2. 从自动特征工具栏中选择自动 Blob。也可选择插入 | 特征 | 自动 | Blob 菜单项。屏幕上将打开自动特征 (blob) 对话框。

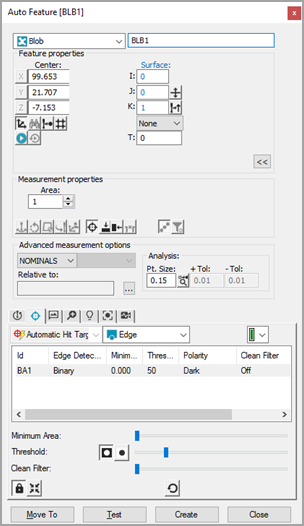

影像 Blob 自动特征对话框

  1. 在自动特征对话框打开的情况下，使用目标选择法。若要使用这一方法，从影像选项卡中，在曲面上单击一次以确定点的位置。根据需要调整测头工具箱中的照明和放大倍率。

尽可能靠近地单击 CAD 元素，确保 PC-DMIS 不会选择错误的元素。

  1. PC-DMIS 影像测量 自动将 Blob 的标称数据填入自动特征对话框。该软件自动显示Blob的触测目标。

  2. 调整自动特征对话框中的标称信息，以匹配 Blob 的理论值。此外，还应根据需要调整测头工具箱中的值。

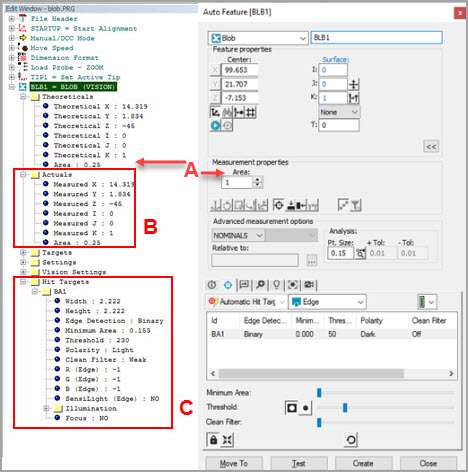

在定义 Blob | 自动特征时，该图像与其下方的描述会高亮显示重要元素：

  1. 通过理论值区域可采用当前测量例程单位手动输入标称区域值。

  2. 执行测量例程时，实际值区域会自动更新。

  3. Blob 自动特征参数（如最小区域、阈值、极性和清洁筛选器）可在测量例程的测点目标部分及使用 Blob | 自动特征对话框（如下所示）的测点目标选项卡中的相应滑块进行设置。

“Blob | 自动特征”对话框的“测尖目标”选项卡

最小区域滑块 - 最小区域滑块可用于调整筛选值。目标大小决定滑块的刻度，因为最大区域可被设为目标内计算区域的一半。

阈值滑块和极性按钮 - 使用这些选项可确定软件在特征计算中包含的像素。若选择深色极性按钮，则软件将使用低于阈值的目标区域内的像素。若选择浅色极性按钮，则软件将使用高于阈值的目标区域内的像素。阈值滑块可用于为所选极性按钮设置目标区域像素范围。

清洁筛选器滑块 - 用于根据需要应用筛选，消除杂点，如灰尘或小尘埃。强度确定要消除的杂点大小。选项有：关闭、弱、中等和强。

  1. 当测头工具箱中的触测目标选项卡处于活动状态时，软件会突出显示在实时图像视图中形成Blob的像素。当更改相关参数时，突出显示的像素也会自动更新。

  2. 单击自动特征对话框上的创建，将 Blob 添加至测量例程。

PC-DMIS目前不支持具有多重捕获的 Blob 自动特征功能（有关详细信息，请参见“设置实时视图”影像帮助主题中的“多重捕获”一节。）

  1. 保存测量例程，以供未来执行。请参见“执行影像测量例程的注释”。

使用表达式返回 Blob 区域

如需传回 Blob 特征的理论或测量值，可使用带 Blob 的 ID 的 .AREA 或 .TAREA 扩展名。这些表达式将分别返回 Blob 特征的测量区域和理论区域。更多信息，请参见 PC-DMIS 核心文档中的“使用表达式”一章中的“双精度类型的引用”主题。

访问 Blob 自动特征内各个 Blob 如以下命令示例中所述：

Assign / V1 = blb1.Numhits

Assign / V2 = blb1.hit[C].XYZ

Assign / V3 = blb1.hit[C].AREA



使用位置尺寸返回 Blob 区域

从轴区域上的特征位置对话框（插入 | 尺寸 | 位置），您可标记区域复选框，以计算报告并显示 Blob 特征的区域。它在报告和“编辑”窗口的命令模式中显示为 AR。有关更多信息，请参见 PC-DMIS 核心文档中“使用旧尺寸”一章中的“尺寸位置”主题。
