影像边缘点

创建影像边界点：

1. 对于支持DCC运行的机器，选择DCC模式来在DCC模式下创建和测量边界点。

2. 从自动特征工具栏选择自动边界点。也可选择插入 | 特征 | 点 | 边界点菜单项。将打开自动特征（边界点）对话框。

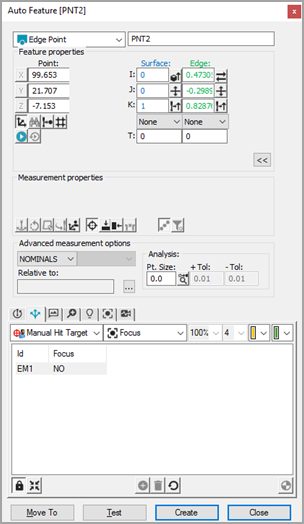

影像边界点自动特征对话框

3. 自动特征对话框打开时，通过以下两种方式的一种选择一个边界点：

• CAD 选择方法 - 从 CAD 选项卡，单击 CAD 曲面上靠近圆边的位置，确定圆的位置。

• 目标选择方法 - 从影像选项卡中单击曲面边界附近，确定点的位置。根据需要调整测头工具箱中的照明和放大倍率。

4. PC-DMIS 影像测量 自动将点的标称数据填入自动特征对话框。将自动显示棱点的触测目标。

5. 调整自动特征对话框标称信息使其与点理论值匹配。此外，还应根据需要调整测头工具箱的值。双击列标题下面的项目，根据需要进行更改。

   例如，如果双击最小/最大类型列下方的无项目，则可选择无、最小值、最大值或平均值。

   有关测头工具箱中可用选项的详细细腻，参见“在 PC-DMIS 影像测量 中使用测头工具箱”主题。

6. 单击测试对点测量进行测试。

7. 单击自动特征对话框上的创建，将棱点添加至测量例程。

8. 保存测量例程，以供未来执行。请参见“执行影像测量例程的注释”。
