影像椭圆

创建影像椭圆：

1. 对于支持 DCC 运行的机器，选择 DCC 模式 来在 DCC 模式下创建和测量椭圆。

2. 从自动特征工具栏选择自动椭圆。也可选择插入 | 特征 | 自动 | 椭圆菜单项。将打开自动特征（椭圆）对话框。

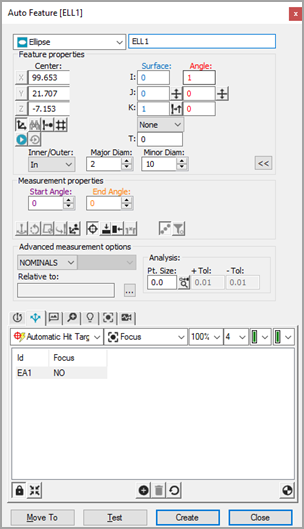

影像椭圆自动特征对话框

3. 自动特征对话框打开时，通过以下两种方式的一种选择一个椭圆：

• CAD 选择方法 - 从 CAD 选项卡中，在 CAD 曲面上椭圆边缘附近单击，建立椭圆的位置。

• 目标选择方法 - 在影像选项卡中单击以绕椭圆添加五个点，或双击自动在可见椭圆的周围添加五个等距的点。这样可确定椭圆的位置。根据需要调整照明和放大倍率。

4. PC-DMIS 影像测量 自动将椭圆的标称数据填入自动特征对话框。将自动显示椭圆的触测目标。

5. 调整自动特征对话框标称信息使其与椭圆理论值匹配。此外，还应根据需要调整测头工具箱的值。

6. 单击测试对椭圆测量进行测试。

7. 单击自动特征对话框上的创建，将椭圆添加至测量例程。

8. 保存测量例程，以供未来执行。请参见“执行影像测量例程的注释”。
