影像线

创建影像直线：

1. 对于支持DCC运行的机器，选择DCC模式来在DCC模式下创建和测量直线。

2. 从自动特征工具栏选择自动直线。也可选择插入 | 特征 | 自动 | 直线菜单项。将打开自动特征（直线）对话框。

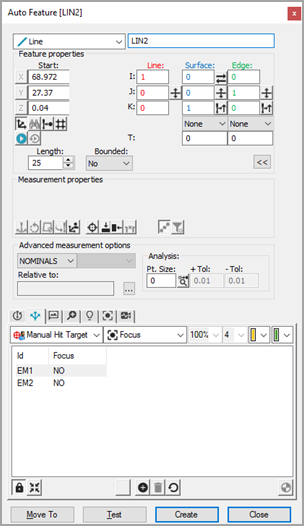

影像直线自动特征对话框

3. 自动特征对话框打开时，通过以下两种方式的一种选择一条直线：

• CAD 选择方法 - 从 CAD 选项卡中，在 CAD 曲面上直线一端点击，在另一端再次点击，建立直线的位置。

• 目标选择方法 - 在影像中选项卡单击以定位直线的起点和终点，或双击自动在所选边缘的范围内添加两点。此操作将确定直线的位置。根据需要调整照明和放大倍率。

4. PC-DMIS 影像测量 自动将直线的标称数据填入自动特征对话框。将自动显示直线的触测目标。

5. 调整自动特征对话框标称信息使其与直线理论值匹配。此外，还应根据需要调整测头工具箱的值。

6. 单击测试对直线测量进行测试。

7. 单击自动特征对话框上的创建，将直线添加至测量例程。

8. 保存测量例程，以供未来执行。请参见“执行影像测量例程的注释”。
