影像凹口槽

要创建影像凹口槽，请执行以下步骤：

1. 对于支持DCC运行的机器，选择DCC模式来在DCC模式下创建和测量凹口槽。

2. 从自动特征工具栏选择自动凹口槽 。也可选择插入 | 特征 | 自动 | 凹槽菜单项。将打开自动特征（凹槽）对话框。

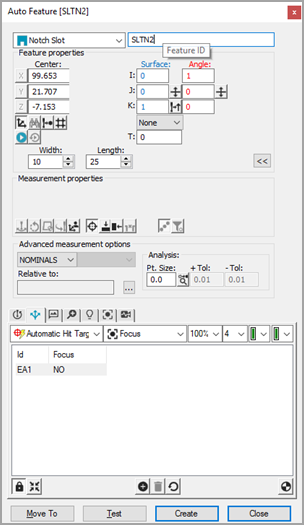

影像凹口槽自动特征对话框

3. 自动特征对话框打开时，通过以下两种方式的一种选择一个凹槽：

• CAD选择方法 - 从 CAD 选项卡中，在 CAD 曲面上凹口槽边缘附近单击，建立凹口槽的位置。

• 目标选择方法 - 在影像中单击下列五点：在对着开口的边上单击两点（1 和 2）；在凹槽的平行边上单击两点（3 和 4）；在凹槽外的边缘上单击一点 (5)。此操作将确定凹槽的位置。根据需要调整照明和放大倍率。

4. PC-DMIS 自动将凹槽的标称数据填入自动特征对话框。将自动显示凹槽的触测目标。

5. 调整自动特征对话框标称信息使其与凹口槽理论值匹配。此外，还应根据需要调整测头工具箱的值。

6. 单击测试对凹口槽测量进行测试。

7. 单击自动特征对话框上的创建，将凹槽添加至测量例程。

8. 保存测量例程，以供未来执行。请参见“执行影像测量例程的注释”。
