影像多边形

创建多边形:

  1. 对于支持DCC运行的机器,选择DCC模式来在DCC模式下创建和测量多边形。

  2. 自动特征工具栏选择自动多边形。也可选择插入 | 特征 | 自动 | 多边形菜单项。将打开自动特征(多边形)对话框。

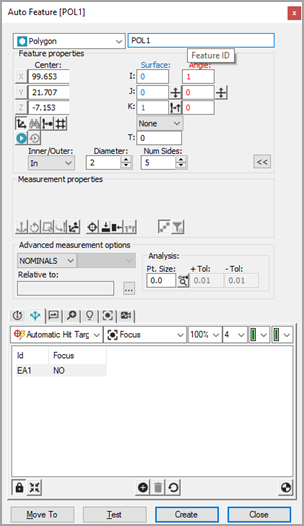

影像多边形自动特征对话框

  1. 自动特征对话框打开时,通过以下两种方式的一种选择一个多边形:

尽可能靠近地单击 CAD 元素,确保 PC-DMIS 不会选择错误的元素。

  1. PC-DMIS 影像测量 自动将多边形的标称数据填入自动特征对话框。将自动显示多边形的触测目标。

  1. 调整自动特征对话框标称信息使其与多边形理论值匹配。此外,还应根据需要调整测头工具箱的值。

  2. 单击测试对多边形测量进行测试。

  3. 单击自动特征对话框上的创建,将多边形添加至测量例程。

  4. 保存测量例程,以供未来执行。请参见“执行影像测量例程的注释”。
