影像轮廓2D

PC-DMIS 中有一个选项，可用于在旧版 2D 轮廓与新版 2D 轮廓之间进行切换。有关更多信息，请参见 PC-DMIS 核心文档中“尺寸特征”一章中的“使用旧 2D 轮廓”主题。

旧版 2D 轮廓

若要创建旧版 2D 轮廓：

1. 对于支持 DCC 运动的测量机，若要在 DCC 模式中创建并测量 2D 轮廓特征，请选择 DCC 图标。

2. 要打开“自动特征（轮廓2D）”对话框，请从自动特征工具栏中选择自动轮廓2D 图标。也可选择插入 | 特征 | 自动 | 2D 轮廓菜单项。

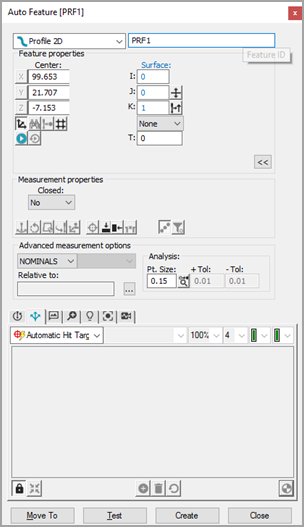

影像2D轮廓自动特征对话框

3. 自动特征对话框打开时，通过以下两种方式的一种选择一个 2D 轮廓：

• CAD 选择法 - 在 CAD 选项卡中单击 CAD 曲面上 2D 轮廓 棱边周围的区域（采用曲面模式），以确定 2D 轮廓的位置。在曲线模式中，必须选择构成特征形式的每个 CAD 实体。

• 目标选择法 - 在影像中单击足够多的点，以定义轮廓形状，每一对点均由一段弧线或直线连接。通过右击目标，并选择插入标称段，可插入多个点。或者也可以双击边缘追踪的影像选项卡。请参见“使用 2D 轮廓边缘追踪器”主题。此操作将确定 2D 轮廓的位置。根据需要调整照明和放大倍率。

4. PC-DMIS 影像测量 自动将 2D 轮廓标称数据置于自动特征对话框中。将自动显示 2D 轮廓的触测目标。

对于所有特征（除 2D 轮廓之外），均会自动显示此特征的触测目标。对于 2D 轮廓特征，在已确定轮廓的标称位置之后，您需要单击自动特征对话框上的显示触测目标按钮。请参见“所支持特征所需的点击”。

5. 调整自动特征对话框中的标称信息，以匹配 2D 轮廓的理论值。此外，还应根据需要调整测头工具箱的值。

6. 单击测试，测试 2D 轮廓的测量。

7. 单击自动特征对话框上的创建，将 2D 轮廓添加至测量例程。

8. 保存测量例程，以供未来执行。请参见“执行影像测量例程的注释”。

更多信息：

使用2D轮廓边缘追踪器

非旧版（最新）2D 轮廓

最新版 2D 轮廓有以下功能：

实时视图选择

双击实时视图中的特征边缘附近，即可编程 2D 轮廓特征。PC-DMIS 影像测量 会自动跟踪特征棱边，并在必要时移动 DCC 测量机上的测量机工作台。

点击启动边缘追踪器的规则

• 双击边缘时，PC-DMIS 影像测量 将在所选的边缘周围进行跟踪，并尝试返回起始位置。

• 若先单击某个点，然后再双击，第一个点击的点将为起点，双击的点将为目标终点。

• 如果在双击前单击两点，第一个单击的点为起始点，第二个点击指明追踪进行的方向。双击点成为终止点。

• 首次执行时，由于没有标称数据，若未选择“主要”模式，则屏幕上将显示一个对话框，指出需要使用主要模式执行并询问您是否要切换至“主要”模式。然后提示您切换到主模式。所有后续执行都将与该数据进行比较。

若要重新定义主要数据，您可在“编辑”窗口中将“测量”模式切换至“主要”模式（或按特征上的 F9），同时从对话框（将显示以询问您是否要替换现有标称数据）中选择“主要”模式。

CAD 视图选择

将特征对话框的测量属性部分中的关闭选项设置为是以编写2D轮廓特征。

• 已关闭 - 将此测量属性选项设置为是允许在CAD上单击一下。无需多次点击。

• 打开 - 将测量属性设置为“否”可以按一下第一个点。第二点定义方向，第三点定义终点。

如果从 CAD 中创建 2D 轮廓，则始终把 CAD 用作标称值。

无论从自动特征对话框的高级测量选项区域中选择了“标称值”、“主要”还是“查找标称值模式”选项，PC-DMIS 都将把 CAD 对象用作标称值。即使已更改模式选择，特征仍将把 CAD 对象用作标称值。

在 CAD 视图或实时视图中创建新的 2D 轮廓（方法是右击目标以显示菜单）之后，可编辑目标。选择或取消选择编辑标称值段选项，打开或关闭标称值段编辑。使用此特征可调整或删除现有目标或插入其他目标。

在 CAD 线框模型上创建影像2D 轮廓时正确报告实质条件

在线框 CAD 模型上创建影像2D 轮廓时，要确保所表述的是正确的实质条件：

• 外轮廓 - 第一个、方向和终点应采取顺时针方向

• 内轮廓 - 第一个、方向和终点应采取逆时针方向

线框 CAD 模型上的关闭的轮廓应考虑为遵守顺时针/逆时针惯例的打开的轮廓。一旦使用正确方向进行编程后，选择对话框中的轮廓选项以关闭该轮廓。

要在曲面 CAD 模型上创建影像2D 轮廓，以顺时针或逆时针方向创建外轮廓或内轮廓，实质条件应确保正确。
