影像圆槽

创建影像圆槽:

  1. 对于支持DCC运行的机器,选择DCC模式来在DCC模式下创建和测量圆槽。

  2. 自动特征工具栏选择自动圆槽 。也可选择插入 | 特征 | 自动 | 圆槽菜单项。将打开自动特征(圆槽)对话框。

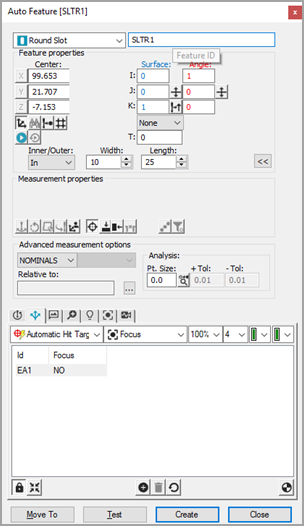

影像圆槽自动特征对话框

  1. 自动特征对话框打开时,通过以下两种方式的一种选择一个圆槽:

尽可能靠近地单击 CAD 元素,确保 PC-DMIS 不会选择错误的元素。

  1. PC-DMIS 影像测量 自动将圆槽的标称数据填入自动特征对话框。将自动显示圆槽的触测目标。

  1. 调整自动特征对话框标称信息使其与圆槽理论值匹配。此外,还应根据需要调整测头工具箱的值。

  2. 单击测试对圆槽测量进行测试。

  3. 单击自动特征对话框上的创建,将圆槽添加至测量例程。

  4. 保存测量例程,以供未来执行。请参见“执行影像测量例程的注释”。
