影像方槽

创建影像方槽：

1. 对于支持DCC运动的机器，选择DCC模式来在DCC模式下创建和测量圆槽。

2. 从自动特征工具栏选择自动方槽 。也可选择插入 | 特征 | 自动 | 方槽菜单项。将打开自动特征（方槽）对话框。

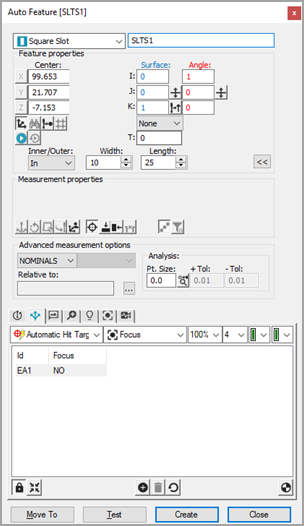

影像方槽自动特征对话框

3. 自动特征对话框打开时，通过以下两种方式的一种选择一个方槽：

• CAD选择方法 - 从 CAD 选项卡中，在 CAD 曲面上方槽棱附近单击，建立方槽的位置。

• 目标选择方法 - 在影像选项卡中，在两条长边中的一条上单击两点，在两条端边中的一条上单击一点，然后在另一条长边上单击一点，最后在另一条端边上单击一点。此操作将确定方槽的位置。根据需要调整照明和放大倍率。

4. PC-DMIS 影像测量 自动将方槽的标称数据填入自动特征对话框。将自动显示方槽的触测目标。

5. 调整自动特征对话框标称信息使其与方槽理论值匹配。此外，还应根据需要调整测头工具箱的值。

6. 单击测试对方槽测量进行测试。

7. 单击自动特征对话框上的创建，将方槽添加至测量例程。

8. 保存测量例程，以供未来执行。请参见“执行影像测量例程的注释”。
