影像曲面点

创建影像曲面点：

1. 对于支持DCC运行的机器，选择DCC模式来在DCC模式下创建和测量曲面点。

2. 从自动特征工具栏选择自动曲面点 。也可选择插入 | 特征 | 点 | 曲面点菜单项。将打开自动特征（曲面点）对话框。

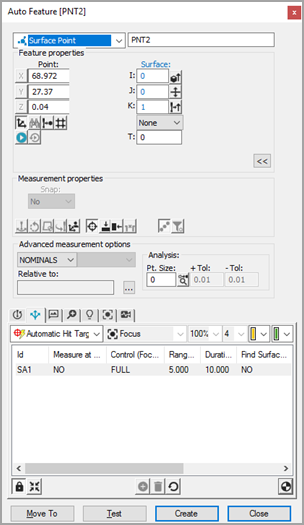

影像曲面点自动特征对话框

3. 自动特征对话框打开时，通过以下两种方式的一种选择一个曲面点：

• CAD 选择法 - 从 CAD 选项卡中单击 CAD 曲面（曲面模式），或在线框（曲线模式）上单击三下，确定此点的位置。

• 目标选择方法 - 从影像选项卡中单击曲面边界附近，确定点的位置。根据需要调整测头工具箱中的照明和放大倍率。

4. PC-DMIS 影像测量 自动将点的标称数据填入自动特征对话框。触测目标将自动显示用于曲面点。

5. 调整自动特征对话框标称信息使其与点理论值匹配。此外，还应根据需要调整测头工具箱的值。

6. 单击测试对点测量进行测试。

7. 单击自动特征对话框上的创建，将曲面点添加至测量例程。

8. 保存测量例程，以供未来执行。请参见“执行影像测量例程的注释”。
