Botón Plano medido
Utilice el botón Plano para medir una superficie plana.
Para crear un plano medido, debe tomar un mínimo de tres contactos en cualquier superficie plana. Si solo utiliza este mínimo de tres contactos, lo mejor es seleccionar los puntos en un gran patrón triangular que cubre el área más amplia de la superficie.
Ejemplo de plano con cuatro puntos
Ejemplo de plano con ocho puntos
Cuando crea un elemento de plano, PC-DMIS muestra el contorno del plano a partir de los contactos de este en la ventana gráfica:

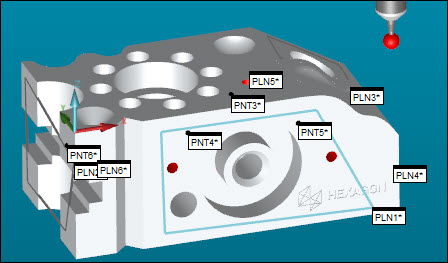

Plano de muestra a partir de cuatro contactos tomados en la cara Y-
