Definir una sonda de contacto

Una vez que haya abierto el cuadro de diálogo Utilidades de sonda (Insertar | Definición del hardware | Sonda), puede definir toda la unidad de sonda desde el cabezal, la extensión, hasta la punta específica.

Para definir una sonda de contacto, extensiones y puntas:

1. En la lista Archivo de sonda, teclee un nombre para la nueva sonda.

2. En la lista Descripción de la sonda, seleccione la afirmación Sin sonda seleccionada.

3. Seleccione la lista Descripción de la sonda.

4. Seleccione el cabezal de sonda deseado.

5. Pulse la tecla Intro para que puedan seleccionarse las opciones de sonda relacionadas con la instrucción resaltada.

Por lo general, la orientación del cabezal de sonda establece la orientación del primer componente en un archivo de sonda, que normalmente es el cabezal de sonda. Sin embargo, si selecciona un adaptador de sonda para varias conexiones (por ejemplo, un adaptador de cinco vías) como el primer componente, dispondrá de varias conexiones posibles. En estos casos, la orientación del cabezal de sonda establece la orientación del adaptador de sonda de varias conexiones. Es posible que entonces el cabezal de sonda no se alinee correctamente con los ejes de la máquina y que tenga que ajustar el ángulo de rotación para la conexión mediante la lista Descripción de la sonda del cuadro de diálogo Utilidades de sonda. Para conocer más detalles, consulte "Editar componentes de la sonda" en el capítulo "Definir el hardware" de la documentación principal de PC-DMIS.

Seleccionar un cabezal de sonda

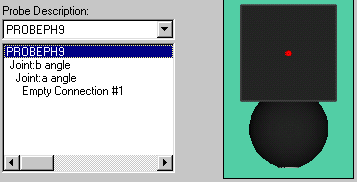

El cabezal de sonda seleccionado aparece en el cuadro inferior Descripción de la sonda y en el cuadro de visualización de gráficos, a la derecha.

1. Resalte Conexión vacía núm. 1 en el cuadro Descripción de la sonda.

2. Haga clic en la lista .

3. Seleccione el elemento siguiente que desee conectar al cabezal de sonda (ya sea una extensión o una punta de sonda). Las puntas aparecen primero según su tamaño y después según el roscado.

Seleccionar una punta

Si se añade una extensión de 5 vías, PC-DMIS dispondrá de cinco conexiones vacías.

Rellene cualquiera o todas las conexiones necesarias con las puntas de sonda correspondientes. PC-DMIS comienza siempre por medir la punta inferior (respecto al eje Z) de la extensión.

Extensión de 5 vías

Si se selecciona una línea en el cuadro Descripción de la sonda que ya contiene un elemento, PC-DMIS muestra un mensaje con el que pregunta si desea insertar antes, o bien sustituir el elemento seleccionado:

"Haga clic en Sí para insertar antes o en No para sustituir."

• Si hace clic en Sí, se crea una línea adicional insertando la nueva punta antes del elemento original.

• Si hace clic en No, PC-DMIS suprime el elemento original para sustituirlo por el elemento resaltado.

El elemento seleccionado se inserta a la altura de la línea resaltada en el cuadro Descripción de la sonda. PC-DMIS muestra un mensaje que permite insertar el elemento seleccionado antes de la línea resaltada, o sustituir el elemento resaltado cuando corresponda.

Continúe seleccionando elementos hasta que defina todas las conexiones vacías. Entonces puede definir los ángulos de punta para calibrar.
