Cuando realice una calibración de contactos discretos de un palpador de disco en una sonda analógica con la esfera de cualificación, debe utilizar el cuadro de diálogo Medir sonda y especificar lo siguiente:
Cinco contactos en el cuadro Número de contactos
Dos niveles en el cuadro Número de niveles
Esto no se aplica para sondas que utilizan la calibración basada en escaneado Renishaw.
Asegúrese de que cuando defina la sonda utilice un palpador de disco, no un palpador de bola. Una vez que haga clic en el botón Medir del cuadro de diálogo Medir sonda, PC-DMIS reconoce automáticamente que hay una sonda analógica con un palpador de disco y sigue este procedimiento:
Si ha movido la esfera o si ha seleccionado el modo Manual + DCC, PC-DMIS le pide que tome un contacto manual en la parte superior de la esfera de calibración (el polo norte) con el centro de la parte inferior del palpador de disco. Si la configuración de sonda tiene un palpador de bola adicional conectado a la parte inferior del palpador de disco, asegúrese de tomar el contacto con ese palpador de bola.
Si no ha movido la esfera y ha elegido no utilizar el modo Manual + DCC, PC-DMIS toma el contacto en la parte superior de la herramienta de cualificación en modo DCC.
PC-DMIS utiliza el valor por omisión de estas dos entradas del registro cuando se crea la sonda de disco:
Las entradas del registro no afectan a la sonda una vez creada. Los valores utilizados al calibrar la sonda se almacenan en la propia sonda. Puede cambiar estos dos valores en el cuadro de diálogo Utilidades de sonda.
Para hacerlo:
Abra el cuadro de diálogo Utilidades de sonda (Insertar | Definición del hardware | Sonda).

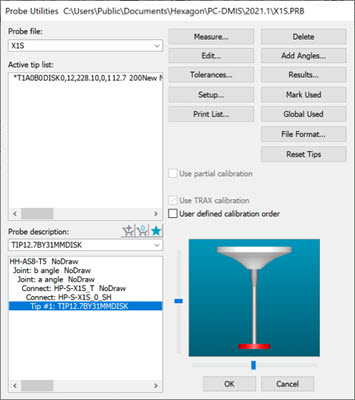

Cuadro de diálogo Utilidades de sonda para un palpador de disco
Haga doble clic en el componente de punta de disco (se muestra resaltado en la imagen anterior) para abrir el cuadro de diálogo Editar componente de la sonda.
Cuadro de diálogo Editar componente de la sonda correspondiente a un palpador de disco
En cuanto a la casilla de verificación Medir plano en la parte inferior del disco:
Si está seleccionada (la entrada del registro ProbeQualAnalogDiskUsePlaneOnBottom tiene el valor 1), PC-DMIS toma cuatro contactos en la parte superior de la esfera siguiendo un patrón circular en la parte inferior del palpador de disco y calcula un plano a partir de él. La medición de un plano contribuye a asegurar que los contactos para calibrar la cara tienen la orientación correcta para reflejar el plano real del disco. Este es el valor por omisión para el método de calibración tradicional utilizando contactos discretos.
Si no está seleccionada (la entrada del registro ProbeQualAnalogDiskUsePlaneOnBottom tiene el valor 0), PC-DMIS no intenta medir un plano en la parte inferior de la cara del disco. En lugar de eso, utiliza la orientación de diseño del disco. Este es el valor por omisión para la calibración basada en escaneado Renishaw.
Puede introducir un valor en el cuadro Distancia desde borde para contactos de plano (entrada del registro ProbeQualAnalogDiskBottomHitsDistanceFromEdge). Puede utilizarlo para cambiar la ubicación de los contactos en la parte inferior del palpador de disco durante la calibración.
A continuación, PC-DMIS finaliza realizando lo siguiente en modo DCC:
Después de tomar los contactos en la parte superior de la esfera, toma seis contactos en dos niveles para obtener una ubicación cercana al punto central de la esfera.
Utiliza el punto central junto con el vector de la medición de plano o de la orientación de diseño para posicionar de forma correcta la medición siguiente.
Para una calibración de contacto discreto, toma cinco contactos (cuatro en un patrón circular alrededor del ecuador de la esfera y el quinto en la parte superior, o polo, de la esfera).
Para una calibración basada en escaneado toma una serie de escaneados en dos niveles diferentes (uno ligeramente por debajo del ecuador y otro ligeramente por encima). Cada nivel se escanea tanto hacia la derecha como hacia la izquierda. Así pues, cada dirección para cada nivel se escanea utilizando dos offsets de fuerza de escaneado diferentes. Con ello se obtienen un total de ocho escaneados.
PC-DMIS también ofrece la entrada del registro ProbeQualAnalogDiskPlaneStartAngle en la sección ProbeCal del Editor de la configuración de PC-DMIS. Es otra entrada del registro que puede utilizar para cambiar la ubicación de los contactos en la parte inferior del palpador de disco durante la calibración.
Para obtener más información sobre las entradas del registro aquí descritas, consulte la sección "ProbeCal" de la documentación del Editor de la configuración de PC-DMIS.
