Realizar un escaneado base de centro

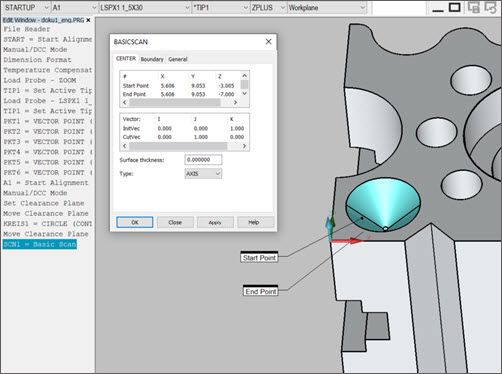

Para buscar un punto bajo/alto en un área, seleccione Insertar | Escaneado | Centro. Aparece la ficha CENTRO del cuadro de diálogo ESCANEADO BASE:

Cuadro de diálogo ESCANEADO BASE - Ficha CENTRO

Esta ficha toma el punto inicial y el punto final del escaneado y permite al controlador ejecutar el escaneado. Este escaneado da como resultado un punto único.

En el caso del método Centro, no necesita que haya una condición de límite establecida en la ficha Límite.

Estos parámetros controlan el escaneado:

• Punto inicial: Punto donde se inicia la ejecución.

• Punto final: Punto donde termina la ejecución.

Puede introducir directamente los puntos o bien puede obtenerlos de la máquina o del CAD.

Definir un escaneado base de centro

Puede definir un escaneado base de centro de una de estas formas:

• Escriba directamente los valores. Consulte "Escaneado base de centro - Método de tecleo de valores".

• Mida físicamente los puntos en la pieza. Consulte Escaneado base de centro - Método de medición de puntos.

• Haga clic en los puntos en el modelo de CAD en la ventana gráfica. Consulte el tema "Escaneado base de centro - Método de datos de superficie" o el tema "Escaneado base de centro - Método de datos de modo alambre".

Una vez creado el escaneado, PC-DMIS lo inserta en la ventana de edición. A continuación se proporciona un ejemplo de una línea de comandos correspondiente al escaneado base de centro en la ventana de edición:

Más:

Introducción a escaneados base

Ejemplo de escaneado base de centro

Escaneado base de centro - Método de tecleo de valores

Escaneado base de centro - Método de medición de puntos

Escaneado base de centro - Método de datos de superficie

Escaneado base de centro - Método de datos de modo alambre
