Para escanear la superficie siguiendo una línea, seleccione Insertar | Escaneado | Línea. Aparece la ficha LÍNEA del cuadro de diálogo ESCANEADO BASE:

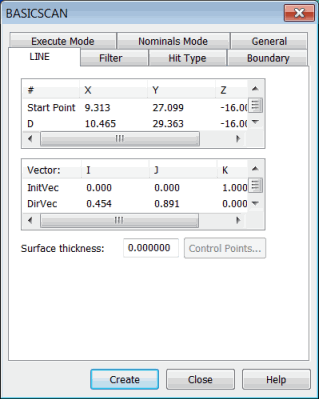

Cuadro de diálogo ESCANEADO BASE - Ficha LÍNEA
Este tipo de escaneado necesita un punto inicial, un punto de dirección y un punto final. Utiliza los puntos inicial y final para la línea, y el punto de dirección para calcular el plano de corte. Durante el escaneado, la sonda permanece siempre dentro del plano de corte.
Los escaneados base de línea también utilizan los siguientes vectores para la ejecución:
VecInic: El vector de toque inicial indica el vector de superficie del primer punto en el proceso de escaneado.
VecCorte: El vector de plano de corte (VecCorte) es el producto vectorial del vector de toque inicial (VecInic) y la línea entre el punto inicial y el punto final. Si no hay punto final, se utilizará la línea entre el punto inicial y el punto de dirección.
VecFinal: El vector final se utiliza como vector de aproximación en el punto final del escaneado de línea.
VecDir: El vector de dirección es el que va desde el punto inicial al punto de dirección.
El vector de corte es el resultado vectorial entre el vector de toque inicial y la línea entre el punto inicial y el punto final.
Definir un escaneado base de línea
Seleccione el punto inicial en la columna Núm y haga doble clic en él para escribir un valor o haga clic en el modelo de CAD para seleccionar un punto en la superficie seleccionada.
Seleccione el punto de dirección (D) en la columna Núm y haga doble clic en él para escribir un valor o haga clic en el modelo de CAD para seleccionar un punto en la superficie seleccionada.
Seleccione el punto final en la columna Núm y haga doble clic en él para escribir un valor o haga clic en el modelo de CAD para seleccionar un punto en la superficie seleccionada.
Modifique los vectores como convenga.
Rellene las opciones de las otras fichas según convenga en el cuadro de diálogo ESCANEADO BASE y, a continuación, haga clic en Aceptar. PC-DMIS inserta el escaneado de línea en la ventana de edición.
La línea de comandos de la ventana de edición correspondiente a un escaneado base de línea es la siguiente:
SCN5 =ESCANEADO BASE/LÍNEA,NÚMERO DE CONTACTOS=16,MOSTRAR CONTACTOS=NO,MOSTRAR TODOS PARÁMS=SÍ
<194.592,96.658,0>,<208.587,92.377,0>,VecCorte=0.2925585,0.9562476,0,
VecDir=0.9562476,-0.2925585,0
VecInic=0,0,1,VecFinal=0,0,1,ESPES=0,SONDACOMP=SÍ,MOVIMIENTO EVITACIÓN=NO,DISTANCIA=0
FILTRO/DISTANCIA,1
MODO EJEC=REAPRENDER
LÍM/PLANO,<208.587,92.377,0>,VecPlano=-0.9562476,0.2925585,0,Cruces=1
TIPOCONT/VECTOR
MODO NOMS==NOM,10
TERMINAR ESCANEADO
